Порт F

Порт F является 8-разрядным портом. В пространстве памяти I/O этому порту соответствует только PINF, $00($20) - выводы входа порта F. Все входы порта F соединены с аналоговым мультиплексором присоединенным, в свою очередь, к аналого-цифровому преобразователю. Выводы порта F, кроме выполнения функций входов мультиплексора, могут быть использованы и в качестве цифровых входов, что позволяет пользователю в одно и то же время использовать часть выводов порта F в качестве цифровых входов и оставшуюся часть в качестве аналоговых входов.

PINF - адрес выводов входа порта E не является регистром в полном смысле этого слова, эти адреса обеспечивают считывание физического состояния каждого вывода порта.

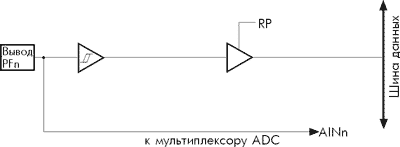

Рис. 66. Схема организации выводов порта F (выводы с PF0 по PF7)

---

---
