16-разрядный таймер/счетчик 1

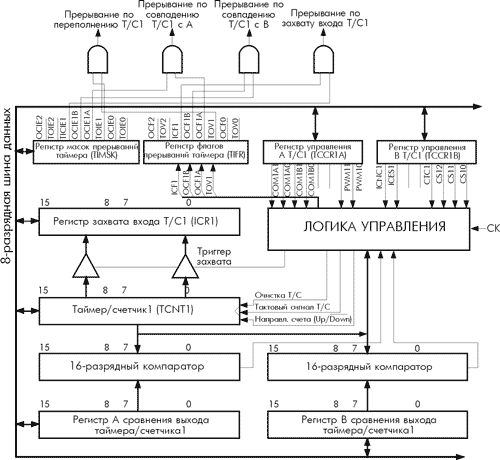

Блок-схема таймера/счетчика1 приведена на рис. 35.

Блок-схема таймера/счетчика 1

Рис. 35. Блок-схема таймера/счетчика1

16-разрядный таймер/счетчик1 может получать тактовый сигнал от CK, CK после предварительного делителя и от внешнего вывода. Кроме того его можно остановить, как показано в описании регистра управления таймером/счетчиком1 - TCCR1B (Timer/Counter1 Control Register). В регистрах управления TCCR1A и TCCR1B находятся различные флаги, указывающие на переполнение, совпадение при сравнении и случаи захвата событий. В регистре масок прерываний TIMSK (Timer/Counter Interrupt Mask Register) устанавливаются разрешения/запрещения прерываний таймера/счетчика1. При внешнем тактировании таймера/счетчика1 внешний сигнал синхронизируется частотой тактового генератора CPU. Для правильной работы таймера/счетчика1 по внешнему тактовому сигналу минимальное время между двумя переключениями внешнего тактового сигнала должно быть не менее одного периода тактового сигнала CPU. Синхронизация внешнего тактового сигнала ведется нарастающим фронтом внутреннего тактового сигнала CPU.

Наилучшие точность и разрешение 16-разрядный таймер/счетчик1 обеспечивает при наименьшем коэффициенте предварительного деления. С другой стороны, высокий коэффициент предварительного деления удобен при реализации таймером/счетчиком1 низкоскоростных функций или точной синхронизации редко происходящих действий. Таймер/счетчик1 поддерживает две функции сравнения выхода, используя регистр1 сравнения выходов A и B - OCR1A и OCR1B в качестве источников данных, сравниваемых с содержимым таймера/счетчика1. Функции сравнения выхода включают очистку счетчика по совпадению сравненияA и воздействие на выводы сравнения выхода при обоих совпадениях сравнения.

Таймер/счетчик1 может быть использован в качестве 8, 9 или 10-разрядного широтно-импульсного модулятора. В этом режиме счетчик и регистры OCR1A/OCR1B работают как сдвоенный самостоятельный ШИМ со сцентрированными импульсами, без формирования ложных импульсов. См. раздел Таймер/счетчик1 в ШИМ режиме, где подробно описана эта функция.

Функция захвата входа таймера/счетчика1 обеспечивает захват содержимого таймера/счетчика1 в регистр захвата входа, запускаемый внешним событием на выводе входа захвата PD4/(IC1). Реальные установки захвата события определяются регистром управления таймером/счетчиком1 TCCR1B (Timer/Counter1 Control Register). Кроме того, для переключения входа захвата может быть использован аналоговый компаратор. Подробнее данная функция описана в разделе Аналоговый компаратор. Если разрешена функция подавления шума, действительные условия переключения события захвата тестируются четырьмя выборками, прежде чем захват будет активирован. Тестирование сигнала на входном выводе производится с частотой XTAL.
