Предварительные делители таймеров/счетчиков

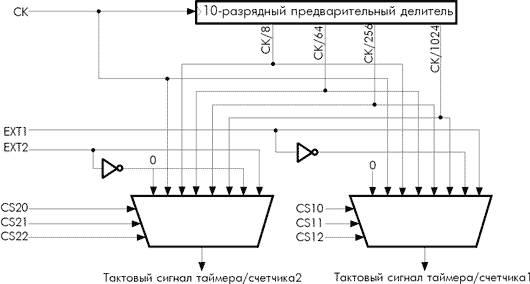

Рис. 30. Предварительный делитель таймера/счетчика1 и таймера/счетчика2

Предварительный делитель таймеров/счетчиков 1 и 2 содержит четыре ступени деления: СК/8, СК/64, СК/256 и СК/1024, где СК - входной тактовый сигнал. Кроме того, в качестве источников тактовых сигналов могут быть использованы сигналы от внешних источников, тактовый сигнал СК и нулевой тактовый сигнал (stop).

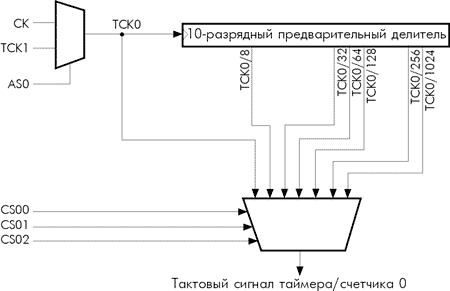

Рис. 31. Предварительный делитель таймера/счетчика0

Тактовый сигнал таймера/счетчика0 обозначен TCK0. Этот тактовый сигнал по умолчанию подключен к основному тактовому сигналу системы CK. При установке бита AS0 в регистре ASSR таймер/счетчик0 будет асинхронно тактироваться сигналом с вывода TOSC1, что позволяет использовать таймер/счетчик0 в качестве часов реального времени (RTC). Генератор оптимизирован под использование кварцевого кристалла с частотой 32768 кГц, подсоединяемого между выводами TOSC1 и TOSC2.
