5.2.3. Модуль УСАПП

Несмотря на то, что порты последовательной связи уже практически не используются в ПК, они все еще остаются популярными во многих встраиваемых применениях для организации простого интерфейса последовательной связи. Его высокая популярность обусловлена свойственной ему надежностью работы и простотой использования. В МК STM32 интегрируется до 3 модулей УСАПП, каждый из которых поддерживает несколько расширенных режимов работы, позволяющие использовать МК в самых современных коммуникационных применениях. Все три УСАПП способны передавать данные на скорости до 4.5 Мбит/сек. Каждый из них также полностью программируется, в т.ч. размер передаваемых данных (8 или 9 бит), передача бита паритета или стоп-бита, а также скорость передачи. Один УСАПП подключен к шине APB2, которая способна синхронизироваться частотой до 72 МГц. а остальные связаны с 36-мегагерцевой шиной APB1.

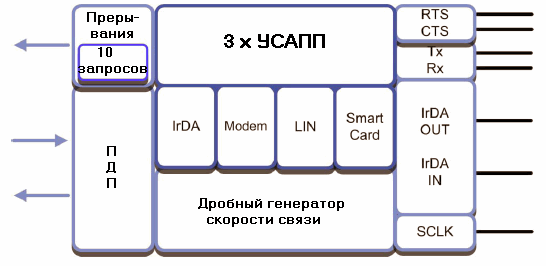

УСАПП можно использовать для асинхронной связи с УАПП и модемами, а также с интерфейсами LIN, IrDA и смарт-картами

Каждый УСАПП имеет собственный генератор скорости связи с возможностями дробного деления частоты. В отличие от обычных делителей частоты, такой генератор позволяет получить стандартные скорости связи при любой частоте синхронизации шины. Также как и остальные модули последовательных интерфейсов, каждый модуль УСАПП оснащен двумя каналами ПДП для двунаправленной связи с буфером данных. В конфигурации УАПП, модуль УСАПП может работать в нескольких режимах работы. УСАПП имеет возможность работы с однопроводной полудуплексной линией, используя для этого только вывод Tx. Для связи с модемами, а также для аппаратного управления передачей потока данных, у каждого УСАПП предусмотрены дополнительные линии управления CTS и RTS.

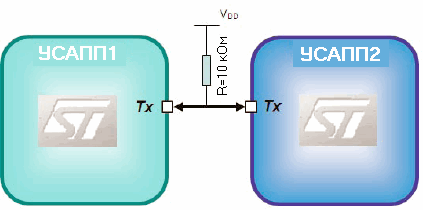

Модули УСАПП поддерживают возможность работы с однопроводной полудуплексной линией связи

Каждый из УСАПП также может использоваться для подключения к шине LIN. Данная шина используется в автомобильном транспорте для низкоскоростной связи с кластерными микроконтроллерами. Все УСАПП поддерживают возможности кодера/декодера инфракрасной последовательной связи (SIR). Эти возможности отвечают стандарту IrDA по инфракрасной передаче данных на скоростях до 115200 бит/сек с использованием полудуплексной NRZ-модуляции и экономичной работой при синхронизации УСАПП частотами в пределах 1.4…2.2МГц. У каждого УСАПП поддерживается дополнительный режим смарт-карты, в котором активизируется поддержка стандарта ISO 7618-3.

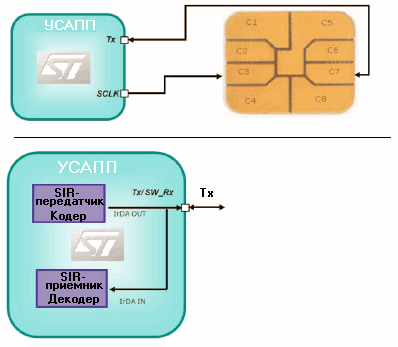

УСАПП могут использоваться в качестве интерфейса смарт-карта или IrDA

Помимо работы в роли высокоскоростного интерфейса УАПП, каждый УСАПП может быть переведен в режим синхронной связи. Его можно использовать для связи с внешними УВВ, оснащенными SPI-совместимым интерфейсом, по 3-проводной линии. Работая в данном режиме, УСАПП работает в роли ведущего шины SPI и поддерживает возможность программирования полярности и фазы синхронизации. Благодаря этому, возможна связь с практически любой подчиненной SPI ИС.

В синхронном режиме УСАПП можно использовать в роли дополнительных ведущих интерфейсов SPI

---

---
