23. Контроллер ПДП (DMA) периферийных модулей

23.1 Обзор

Контроллер периферийных модулей (PDC) пересылает данные между последовательными периферийными модулями (UART, USART, SSC, SPI, MCI) и памятью, как встроенной, так и внешней без участия процессора. Это значительно сокращает число циклов для пересылки данных, что улучшает производительность и уменьшает энергопотребление микроконтроллера.

Каналы PDC выполнены парами. Каждая пара отведена под конкретный периферийный модуль (UART, USART, SSC или SPI). Один канал в паре является приемным каналом, а другой - передающим.

Интерфейс работы с каналами контроллера PDC включен в пространство памяти каждого периферийного модуля. Он включает в себя:

• 32-х битный регистр указателя памяти
• 16-ти битный регистр счетчика передачи
• 32-х битный регистр 2-ого указателя памяти
• 16-ти битный регистр 2-го счетчика передачи

После пересылки данных формируется прерывание пересылки соответствующим периферийным модулем.

23.2. Структурная схема

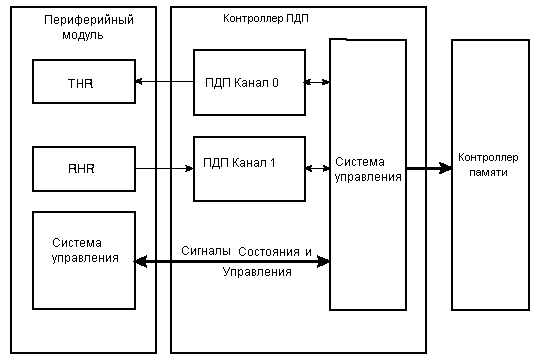

Рис.23-1. Структурная схема

---

---
