Краткая характеристика ядра ARM7TDMI

Ядро ARM7TDMI - представитель семейства ARM 32-разрядных микропроцессоров общего назначения. Семейство ARM характеризуется высокой производительностью при очень низком уровне потребления и малых размерах.

Архитектура ARM выполнена на основе принципов RISC (компьютер с сокращенным набором инструкций). Набор инструкций RISC и связанный с ним механизм дешифрации является более простым по сравнению CISC-архитектурой (компьютер со сложным набором инструкций). За счет этого достигается:

  • высокая производительность выполнения инструкций;
  • превосходные реально-временные характеристики реагирования на прерывания
  • малые размеры, эффективная стоимость процессорной макроячейки.

1.1. Конвейер инструкций

Для ускорения потока инструкций, поступающего к процессору, в ядре ARM7TDMI используется конвейер. Он позволяет выполнять несколько операций одновременно, а также обеспечивает постоянство работы системы памяти и обработки. Используется трехступенчатая конвейеризация, т.к. инструкции выполняются в три этапа:

  • Выборка
  • Дешифрация
  • Исполнение.

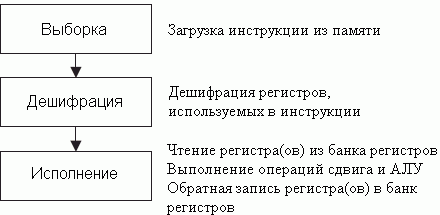

Конвейер инструкций показан на рисунке 1.1.

Конвейер инструкций
Рисунок 1.1. Конвейер инструкций

В процессе нормальной работы, когда выполняется одна инструкция, последующая инструкция декодируется, а третья - считывается из памяти.

Счетчик программы указывает на загружаемую из памяти инструкцию, а не на исполняемую инструкцию. Это важно знать, т.к. значение счетчика программы (PC), которое используется при выполнении инструкции, всегда на две инструкции опережает адрес.

1.2 Доступ к памяти

Ядро ARM7TDMI использует фон-неймановскую архитектуру доступа к памяти с одной 32-разрядной шиной данных, по которой передаются как инструкции, так и данные. Доступ к данным к памяти могут осуществлять только инструкции чтения, записи и обмена. В качестве данных могут выступать:

  • 8 бит (байт);
  • 16 бит (полуслово);
  • 32 бит (слово).

Слова должны быть выровнены к 4-байтным границам, а полуслова - к 2-байтным.

1.3 Интерфейс памяти

При разработке интерфейса памяти процессора ARM7TDMI стояла задача максимально полностью использовать потенциал по быстродействию и при этом минимизировать использование памяти. Чтобы обеспечить возможность реализации функций системного управления на основе стандартной маломощной логики критичные к быстродействию сигналы управления были конвейеризованы. Данные сигналы управления упрощают использование быстродействующих пакетных режимов передачи, которые используются большинством встроенной и внешней технологий памяти.

Ядро ARM7TDMI поддерживает четыре основных цикла доступа к памяти:

  • холостой цикл
  • непоследовательный цикл
  • последовательный цикл
  • цикл передачи регистра сопроцессора.

1.4 Логика EmbeddedICE

Логика EmbeddedICE - вспомогательный аппаратный блок, который делает ARM-процессоры отлаживаемыми и существенно облегчает процесс отладки. Он позволяет с помощью программных инструментальных средств отлаживать программный код, который исполняется целевым процессором. Логика EmbeddedICE управляется через порт JTAG с использованием интерфейса EmbeddedICE. Более подробная информация по встроенной отладке приведена в разделе 5 "Интерфейс отладки" и приложении Б "Детальное описание отладки".
