3. Структурная, функциональная схемы процессора и процессорного ядра

На последующих рисунках представлены структурные схемы процессора, процессорного ядра и функциональная схема процессора.

На рисунке 1.2 представлены структурная схема процессора ARM7TDMI с указанием компонентов и основных сигналов. На рисунке 1.3 демонстрируется основной процессор (логика ядра ARM7TDMI), а на рисунке 1.4 показана функциональная схема процессора ARM7TDMI с указанием входящих и отходящих сигналов.

Структурная схема процессора ARM7TDMI

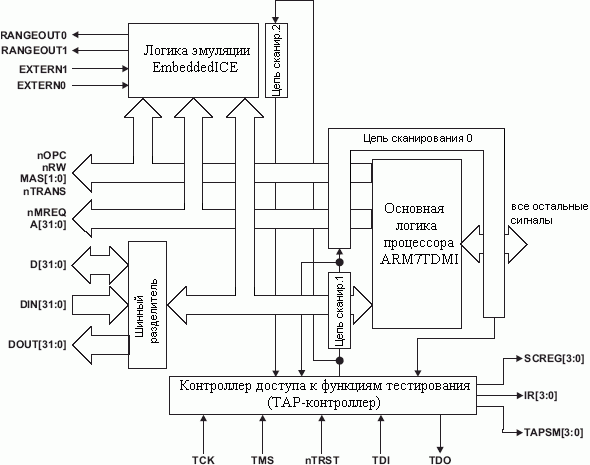

Рисунок 1.2. Структурная схема процессора ARM7TDMI

Структурная схема процессорного ядра

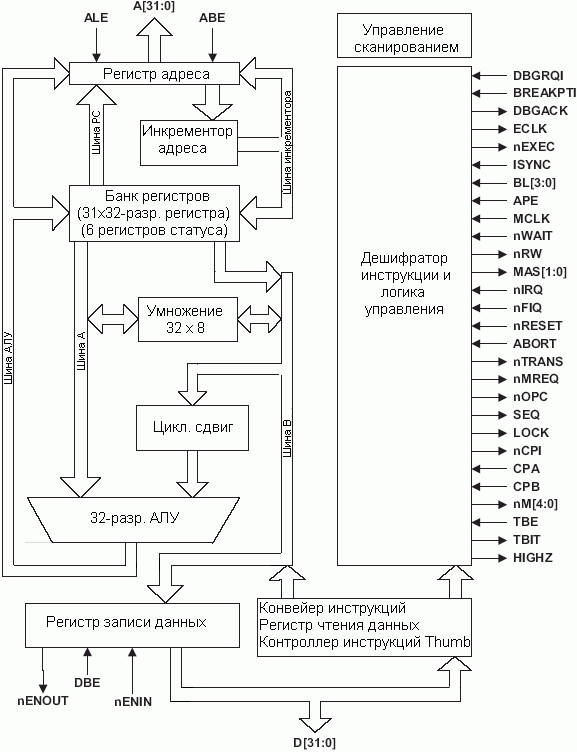

Рисунок 1.3. Структурная схема процессорного ядра

Функциональная схема процессора ARM7TDMI

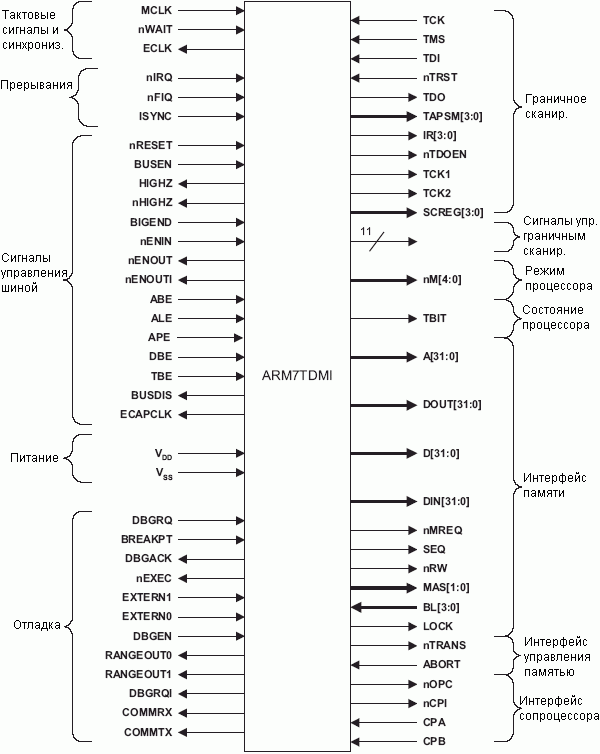

Рисунок 1.4. Функциональная схема процессора ARM7TDMI
