Микропроцессор SA-1100

Всего через год после появления микропроцессора SA-110 фирма Digital Equipment Corporation расширила семейство StrongARM, выпустив микропроцессор SA-1100. Ориентированный на дальнейшее расширение возможностей и технических характеристик карманных PC, суб-ноутбуков, "интеллектуальных" сотовых телефонов, Internet-совместимых "Web" телефонов и высокопроизводительных встраиваемых применений, микропроцессор StrongARM SA-1100, обеспечил в три-пять раз большую производительность, чем конкурирующие приборы - уже находившиеся в то время в производстве или только разрабатывавшиеся.

Микропроцессор SA-1100, с максимальной тактовой частотой 220 МГц - первый встраиваемый процессор, приближающийся к соотношению 1000 MIPS/Вт. При тактовой частоте 220 МГц и напряжении питания 2,0 В микропроцессор SA-1100, ориентированный на встраиваемые применения, обеспечивает производительность 250 Dhrystone V2.1 MIPS, потребляя менее 550 мВт, ориентированная на мобильные применения версия с тактовой частотой 133 МГц и напряжением питания 1,5 В обеспечивает производительность 150 Dhrystone V2.1 MIPS, потребляя менее 230 мВт.

Высокая производительность микропроцессора SA-1100 обеспечивается высокой тактовой частотой и встроенными кэш большого объема, включающими кэш команд емкостью 16 Кбайт (Icache), кэш обратной записи данных (Dcache) и миникэш, обеспечивающими дополнительную гибкость при управлении перемещением данных. Встроенные буферы, модуль быстродействующего умножителя с функцией процессора цифрового сигнала (DSP) еще более расширяют полную производительность системы. К другим встроенным возможностям кристалла относятся: контроллер памяти, поддерживающий SRAM, DRAM, Flash, и ROM а также PCMCIA Типа 1 и 2; гибкий контроллер дисплея, поддерживающий монохромные и цветные дисплеи с разрешающей способностью до 1024x1024; пять последовательных и универсальных интерфейсов I/O, включая USB, кодек, IR, и SDLC; и все необходимые таймерные и системные функции.

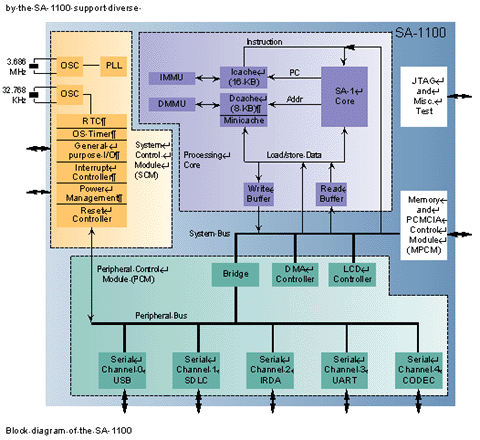

Блок-схема SA-1100

Характеристики SA-1100 обеспечивают мобильным устройствам быстрый отклик, точные пользовательские интерфейсы и быструю интерпретацию Java. В применениях, использующих SA-1100 могут быть реализованы такие технологии, как распознавание речи и рукописного текста, преобразование текста в речь и реализация программных модемов (программная эмуляция модема v.34+, использует менее 25 процентов мощности CPU), с великолепным высокопроизводительным пользовательским интерфейсом. Этот улучшенный пользовательский интерфейс позволит и обычным потребителям и мобильным профессионалам более продуктивно работать и общаться посредством речи, рукописного или клавиатурного ввода.

Кроме того, малое потребление прибора SA-1100 в рабочем режиме, объединенное с энергосберегающими режимами idle и sleep, позволяет нормально работать мобильному применению в течение трех - шести недель от обычных AA батарей - это самый длительный срок жизни батарей для любого быстродействующего процессора.

Основные характеристики микропроцессоров SA-1100, выпускаемых под маркой фирмы Intel, приведены в таблице.

Основные характеристики микропроцессоров SA-1100

Как и для микропроцессора SA-110 для микропроцессора SA-1100 был разработан дополнительный прибор SA-1101, который фирма Intel теперь называет чип-компаньоном (companion chip). Чип-компаньон SA-1101 - высоко интегрированный прибор с малым потреблением, расширяющий производительность процессора SA-1100, обеспечивая реализацию основных возможностей, необходимых для перспективных карманных устройств. Прибор SA-1101 поддерживает USB устройства и содержит гибкий контроллер CRT и различные интерфейсы I/O, к которым относятся: два порта PS/2, 15 выводов I/O общего назначения (GPIO), интерфейс двух слотов PCMCIA, параллельный интерфейс IEEE 1284 и интерфейс клавиатуры, мультиплексируемый с GPIO и IEEE 1284 выводами. При совместной работе чип-компаньон SA-1101 и процессор SA-1100 обеспечивают одновременное отображение отличающихся данных на LCD дисплее и внешнем видео RGB/VGA мониторе. Устройства, оснащенные такой возможностью, позволяют выводить, к примеру, информацию презентации на экран крупноформатного монитора или через проектор и, одновременно, на экран мобильного устройства необходимые для чтения на презентации комментарии или другую необходимую информацию.

Богатый набор возможностей чип-компаньона SA-1101 способствует ускорению разработки и выпуска конкурентоспособных мобильных устройств.

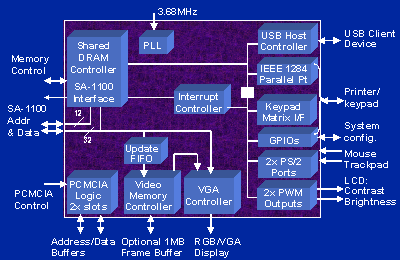

Блок-схема SA-1101

---

---
