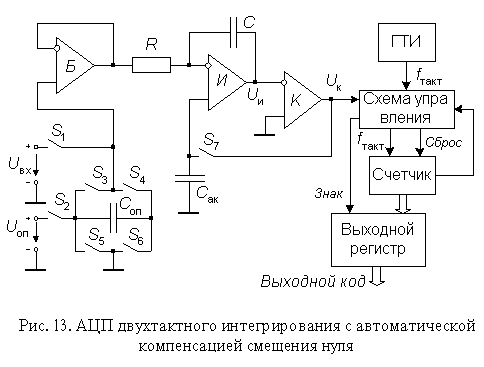

Автоматическая коррекция нуля. Преобразование биполярных входных сигналовКак следует из (10), статическая точность АЦП многотактного интегрирования определяется только точностью источника опорного напряжения и смещением нуля интегратора и компаратора, которые суммируются с опорным напряжением. Смещение нуля можно устранить автоматической компенсацией. Для этого в цикл преобразования вводят дополнительную стадию установки нуля (см. рис. 11), во время которой интегратор отключается от источников сигналов и совместно с компаратором охватывается глубокой отрицательной обратной связью, как это показано на рис 13. Здесь в качестве компаратора используется ОУ. Между интегратором и входом АЦП включен неинвертирующий повторитель в качестве буферного усилителя Б.
В фазе автоматической компенсации нуля ключи S1, S3, S5 разомкнуты, а ключи S2, S4, S6, S7 - замкнуты. Поэтому интегратор, компаратор и буферный усилитель образуют повторитель напряжения, выходное напряжение которого Uк подается на конденсатор автоматической компенсации Сак Входное напряжение буферного усилителя равно нулю, а выходное - его смещению нуля U0б После окончания переходных процессов на конденсаторе Сак установится напряжение, равное U0б+U0и, где U0и - смещение нуля интегратора. Одновременно конденсатор Соп заряжается от источника опорного напряжения. На стадии интегрирования входного напряжения ключи S4 и S7 размыкаются, а S1 - замыкается. Так как на это время напряжение на конденсаторе Сак запоминается, смещение нуля в течение фазы интегрирования компенсируется. При этом дрейф нуля определяется только кратковременной нестабильностью, которая очень мала. То же самое сохраняется на стадии счета. Поскольку в контуре компенсации смещения нуля последовательно включены два усилителя, то легко могут возникнуть автоколебания. Для стабилизации последовательно с ключем S7 следует включить резистор. После окончания фазы интегрирования схема управления анализирует выходное напряжение компаратора. Если среднее значение входного напряжения положительно, то на выходе компаратора устанавливается напряжение высокого уровня. В этом случае одновременно с размыканием ключа S1 замыкаются ключи S4 и S5, подключая ко входу буферного усилителя конденсатор Соп с сохраненным на нем опорным напряжением, причем так, что это напряжение имеет полярность, противоположную полярности источника опорного напряжения. Если среднее значение входного напряжения отрицательно, то на выходе компаратора устанавливается напряжение низкого уровня. Тогда замыкаются ключи S3 и S6, подключая ко входу буферного усилителя опорный конденсатор другими полюсами. В обоих случаях в стадии счета происходит изменение напряжения интегратора Uи(t) в направлении, противоположном тому, которое имело место в стадии интегрирования. Одновременно схема управления формирует код знака. Таким образом, в простейшем случае выходной код АЦП представляет собой прямой код со знаком. Интегральные АЦП многотактного интегрирования изготавливаются в виде полупроводниковых ИМС. Можно различить две главные группы:
