Разводка печатной платы и электромагнитная совместимость для микроконтроллерах серии MB90

В этом разделе даются некоторые рекомендации по разводке печатной платы.

1 Общие положения

Для предотвращения проблем с электростатикой и шумами необходимо соблюдать определённые правила при разводке печатной платы. Наиболее критичной точкой является вывод С, т.к. он соединён с встроенным 3,3-вольтовым источником питания ядра МК. Поэтому фильтрующий конденсатор следует располагать как можно ближе к выводу.

Также следует внимательно отнестись к разводке цепей питания и земли. Питание разводится «звездой». Мы рекомендуем располагать слой земли со стороны монтажа прямо под корпусом МК. Линии Vcc и Vss должны иметь только одну точку соединения с остальной схемой во избежание помех на МК и со стороны МК. Фильтрующие конденсаторы (DeCaps) должны быть расположены как можно ближе к соответствующим выводам. При слишком большом удалении они перестают выполнять свою функцию.

При использовании кварцевых резонаторов их следует располагать на минимальном расстоянии от выводов Xn(A).

По возможности фильтрующие конденсаторы желательно располагать со стороны монтажа МК.

2 Разводка цепей питания

Шины Vcc и Vss нужно разводить не последовательной цепочкой, а «звездой». Для Vss рекомендуется земляной полигон под корпусом МК соединённый в одной точке с остальной схемой.

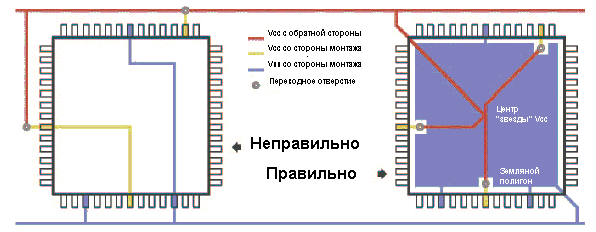

Ниже приведены два примера для плохой и хорошей разводки цепей питания.

3 Фильтрация вывода C

Для односторонней платы рекомендуется следующая разводка и компоновка (Примечание: на всех нижеследующих рисунках дорожки со стороны монтажа нарисованы чёрным цветом, с обратной стороны – серым):

Для двухсторонней печатной платы рекомендуется следующая разводка и компоновка. Обратите внимание, что, несмотря на то, что конденсатор расположен с обратной стороны МК, такое решение является наилучшим.

4 Фильтрация цепей питания

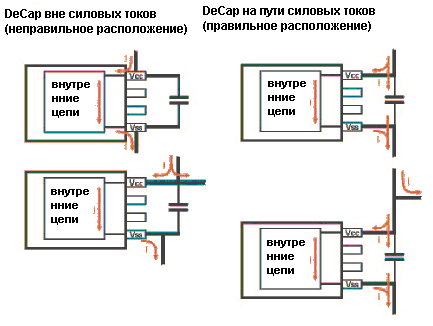

Фильтрующие конденсаторы (DeCaps) для цепей питания должны располагаться на пути силовых токов, в противном случае их применение не имеет смысла. Следующий рисунок поясняет данное утверждение:

Для односторонней печатной платы рекомендуется следующая разводка и компоновка:

Для двухсторонней печатной платы рекомендуется следующая разводка и компоновка. Обратите внимание, что, несмотря на то, что конденсатор расположен с обратной стороны МК, такое решение является наилучшим, так же, как для вывода С.

Если двусторонний монтаж невозможен, рекомендуется нижеследующая разводка и компоновка:

5 Расположение кварцевого резонатора и разводка сигнальных цепей

Кварц должен располагаться как можно ближе к МК. Таким образом, конденсаторы генератора будут расположены «сзади» кварца.

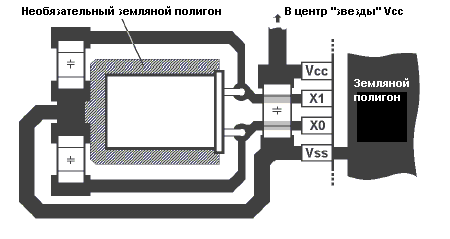

Для односторонней платы рекомендуется следующее расположение элементов и разводка сигналов:

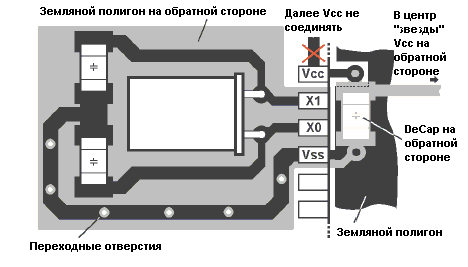

Двухстороннюю плату рекомендуется разводить следующим образом:

6 Дополнительная документация

Дополнительная более подробная информация содержится в Application Note 16bit-EMC-Guideline.

7 Перечень выводов МК

В таблице приведены выводы МК, критичные к электромагнитным взаимодействиям и краткая информация об их подключении.

* - может не присутствовать в конкретном МК
