JTAG ICEВстроенная система отладкиОтличительные особенности:

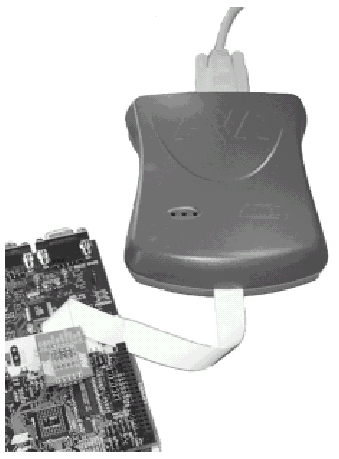

Внешний вид платы JTAG ICE:
Общее описание: JTAG ICE – мощное инструментальное средство для проектирования, предназначенное для использования функции встроенной в кристалл системы отладки у всех AVR 8-разрядных RISC микроконтроллеров с JTAG интерфейсом, совместимого со стандартом IEEE 1149.1. JTAG ICE и пользовательский интерфейс AVR Studio дают пользователю полное управление всеми ресурсами микроконтроллера, тем самым сокращая цикл проектирования за счет более простой отладки. JTAG ICE выполняет реально-временную эмуляцию микроконтроллера будучи запущенным непосредственно на плате целевой системы. JTAG ICE обеспечивает возможность эмуляции при более выгодной стоимости по сравнению с традиционными эмуляторами. JTAG ICE автоматически обновляется при инсталляции новых версий AVR Studio для поддержки новых устройств с поддержкой JTAG интерфейса. Все ресурсы микроконтроллера могут быть отображены на экране: флэш-память, ЭППЗУ, статическое ОЗУ, регистры, программный счетчик, биты защиты и конфигурации, а также все модули ввода-вывода. JTAG ICE также предлагает расширенную поддержку встроенной эмуляции для выполнения условий прерывания, в т.ч. прерывание по изменению потока памяти программ, прерывания по одиночному адресу или диапазону адресов памяти программ и прерывания по одиночному адресу или диапазону адресов памяти данных. Поддерживаемые устройства: ATmega323, ATmega16, ATmega128, ATmega32, ATmega162, ATmega169. Интерфейс JTAG ICE интегрирован в интегрированную среду для проектирования AVR Studio. Все фазы проектирования AVR-устройств могут выполняться из этой среды. Документация:
