AT91SAM9261-EK
Оценочная плата для микроконтроллера AT91SAM9261
Отличительные особенности:
- Состав набора AT91SAM9261-EK:
- - плата AT91SAM9261-EK
- - шнур USB, тип A/B
- - один последовательный шнур RS232
- - один витой кабель RJ45 для сети Ethernet
- - одна карта памяти DataFlash
- - сетевой адаптер с универсальной вилкой, соответствующая американскому и европейскому стандартам
- - один диск DVD-ROM с документацией, электрическими и механическими характеристиками, рекомендациями по применению и руководствами ко всем отладочным платам и микроконтроллерам AT91. На диске также имеется программный пакет для микроконтроллеров AT91 с листингами на Си и Ассемблере.
- Особенности оценочной платы AT91SAM9261- EK
- - микроконтроллер AT91SAM9261 (корпус LFBGA 217)
- - 64 Мбайт памяти SDRAM
- - 256 Мбайт NAND-флэш-памяти
- - одна последовательная DataFlash размером 32 Мбит (AT45DB321C-CNC)
- - один порт USB-устройства
- - два порта USB-хоста
- - один отладочный порт последовательной связи
- - отладочный интерфейс JTAG/ВСЭ (внутрисхемный эмулятор)
- - один порт Ethernet 100 с тремя статусными светодиодами
- - один аудио ЦАП AT73C213 компании Atmel
- - один модуль 3.5 дюймового 1/4 VGA TFT-ЖК-дисплея
- - один модуль с сенсорным экраном и подсветкой
- - один индикатор подачи питания и два светодиода общего назначения
- - четыре входа от кнопок для нужд пользователя
- - один вход от кнопки возобновления работы микроконтроллера
- - одна кнопка сброса
- - один разъем подключения карт DataFlash/SD/MMC
- - два посадочных места под разъемы расширения
- - один держатель литиевой батареи диаметром 12 мм
- - область для макетирования с двумя сетками

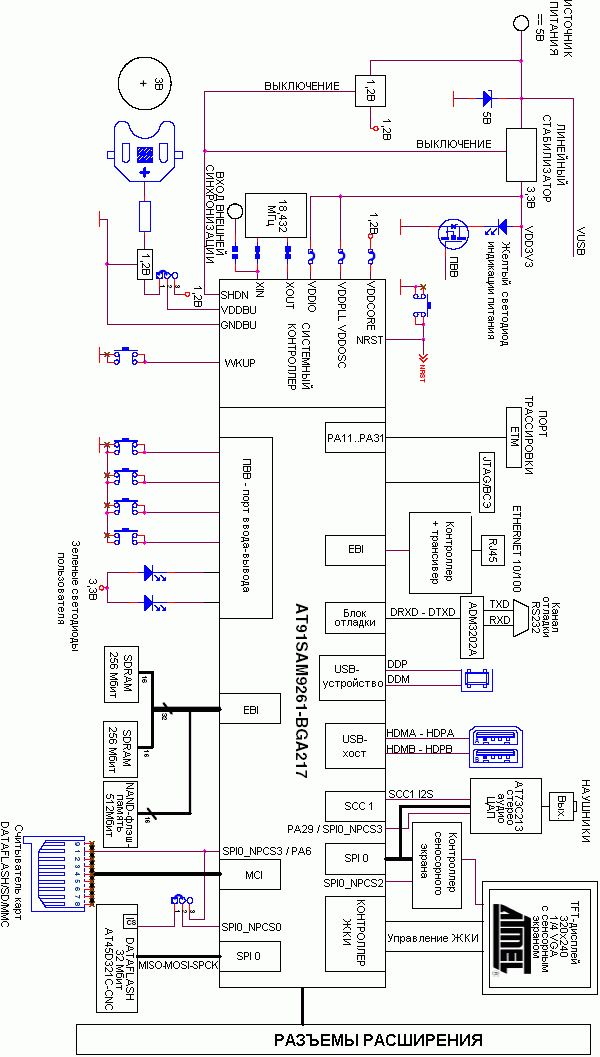

Структурная схема:
Общее описание:
Оценочный набор AT91SAM9261-EK - эффективная платформа для оценки рабочих характеристик и разработки программного кода приложений на основе микроконтроллера AT91SAM9261.
Документация:
| |
 |
690 Kb Engl Руководство пользователя AT91SAM9261-EK (оценочная плата) |
