AT91SAM7S-EK

Оценочная плата для 32-разр. микроконтроллеров AT91SAM7Sxx

Отличительные особенности:

  • Стандартная и расширенная версии
  • Обычно поставляется с микроконтроллером AT91SAM7S64 (64-выв. корпус PQFP) с USB-портом устройства и двумя двухпроводными коммуникационными портами
  • Одна микросхема крипто-памяти Atmel
  • Отладочный интерфейс JTAG/ICE (ВСЭ - внутрисхемный эмулятор)
  • Четыре буферизованных аналоговых входа
  • Четыре светодиода и четыре кнопки общего назначения
  • Разъем расширения
  • Область для макетирования
  • Посадочная площадка для 48-выв. корпуса TQFP позволяет оценивать AT91SAM7S32.

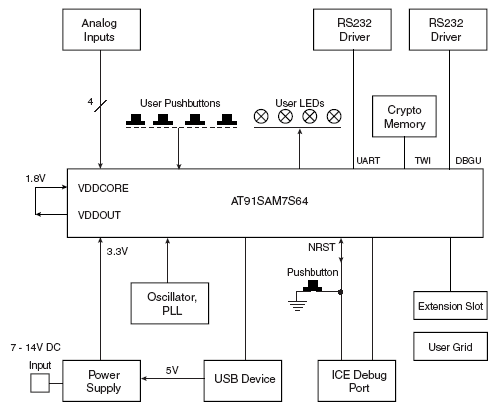

Блок-диаграмма платы AT91SAM7S-EK Board:

Общее описание:

Оценочная плата AT91SAM7S-EK позволяет оценить возможности 32-разр. микроконтроллеров AT91SAM7Sxx и выполнить проверку программного кода для этих микроконтроллеров. Как правило, отладочная плата поставляется с микроконтроллером AT91SAM7S64. Однако, она может также комплектоваться микроконтроллером AT91SAM7S128 или AT91SAM7S256. При этом необходимо учитывать, что каждый из этих микроконтроллеров полностью совместим с AT91SAM7S64 и может использоваться для его оценки.

На плате имеется посадочное место под 48-выв. корпус TQFP, что дает возможность оценивать микроконтроллер AT91SAM7S32. Однако, при этом необходимо выпаять микроконтроллер AT91SAM7S64 (IC4) и установить AT91SAM7S32 на свое посадочное место (IC5).

Информация для заказа:

Код заказа Наименование Описание
AT91SAM7S-EK VAR Стандартная версия Содержит плату AT91SAM7S-EK, один USB-кабель типа A/B, один CD-ROM с краткой и полной документацией, документация с электрическими и механическими характеристиками, рекомендации по использованию и руководства ко всем отладочным платам и микроконтроллерам AT91, программный пакет AT91 с листингами на Си и Ассемблере.
AT91SAM7S-EK IAR Расширенная версия Плюс к вышеперечисленному содержит интерфейс внутрисхемного эмулятора J-LINK с его USB-кабелем (тип A/B) и оценочный компакт-диск фирмы IAR.

Документация:

  799 Kb Engl AT91SAM7S-EK Evaluation Board User Guide
