AT91SAM7A1-EK
Оценочная плата для разработки и проверки программного кода в реальном времени для микроконтроллеров AT91xx
Отличительные особенности:
- Установлен микроконтроллер Atmel AT91SAM7A1 на основе ядра ARM
- Память
- - 512 кбайт 16/8-разр. статического ОЗУ
- - 2 Мбайт 16-разр. флэш-памяти
- Посадочное место для 8 кбайт ЭСППЗУ с последовательным интерфейсом SPI
- Коммуникационные интерфейсы
- - 1 CAN -порт, выведенный на разъем SubD9
- - 2 LIN-порта и 1 интерфейс RS232
- - 1 LIN-порт и 2 интерфейса RS232
- - 1 LIN-порт и 1 совместимый с модемом интерфейс RS232
- Человеко-машинные интерфейсы
- - 1 ЖКИ (2 строки x 16 символов с подсветкой)
- - 1 кнопка сброса
- - 1 пьезоэлектрический звуковой излучатель
- - 3 светодиода подключенных к модулю ПВВ/Таймер
- - 3 программируемых кнопки
- Прочее
- - Возможность измерения тока
- - Измерение температуры
- - Измерение постоянного напряжения
- - Конфигурационные перемычки для повышения гибкости
- Интерфейс внутрисхемного эмулятора (ВСЭ)
- - Стандартный 20-выв. разъем интерфейса ВСЭ
- - Интерфейс ВСЭ выведен на разъем SubD25
- Особенности источников питания
- - Фильтрация постоянного напряжения питания
- - Диодный мост
- - Регулируемые стабилизаторы напряжения
- Синхронизация
- - Кварцевые резонаторы 6 МГц и 32,768 кГц
- Разъемы расширения
- - Большинство линий ввода-вывода микроконтроллера выведены на два 50-выв. разъема (J17, J18)
- - Разъем расширения EBI (интерфейс внешней шины) позволяет подключить плату памяти или сетевую плату Ethernet

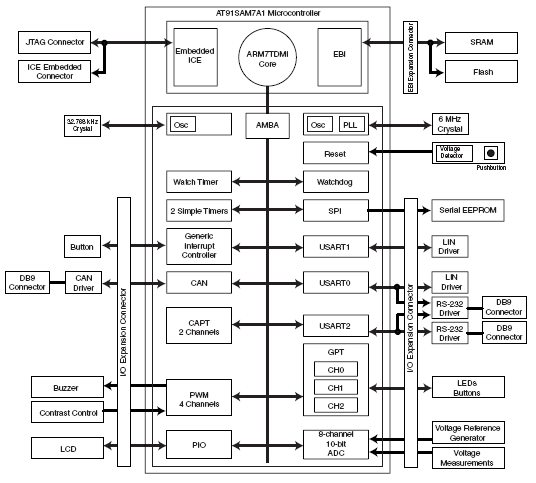

Блок-диаграмма платы AT91SAM7A1-EK:

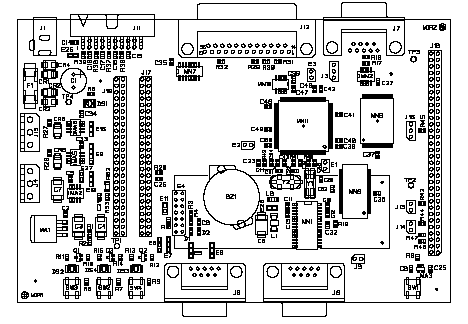

Внешний вид платы AT91SAM7A1-EK:
Общее описание:
Для разработки и проверки программного кода в реальном времени выпускается оценочная плата AT91SAM7A1-EK. В комплект поставки оценочной платы входит: собственно плата AT91SAM7A1-EK, разъем питания, предохранитель, 2 перемычки; 25-выв. шлейф; компакт диск, который содержит краткую и полную документацию, документацию с электрическими и механическими характеристиками, рекомендации по применению и руководства по использованию всех отладочных плат и микроконтроллеров AT91, программный пакет AT91 с листингами на Си и Ассемблере.
Документация:
| |
 |
618 Kb Engl AT91SAM7A1-EK Evaluation Board User Guide |
