AT91RM9200-DK

Набор для проектирования

Общее описание:

Набор для проектирования AT91RM9200-DK предназначен для разработки и проверки программного кода в реальном времени. Он поддерживает 32-разрядный RISC микроконтроллер AT91RM9200 с ядром ARM9.

AT91RM9200 построен на базе процессора ARM920T с производительностью 200 млн. инстр. в секунду и содержит 16кбайт кэш-памяти инструкций и 16 кбайт кэш-памяти данных, 16 кбайт статического ОЗУ, 128 кбайт ПЗУ, интерфейс внешней шины EBI с поддержкой синхронного динамического ОЗУ (SDRAM), контроллеры флэш-памяти с пакетным режимом передачи данных и статической памяти, главный USB-порт, USB-порт устройства, модуль Ethernet 10/100 Base T MAC, контроллер управления энергопотреблением, часы реального времени, системный таймер, синхронный последовательный контроллер, 6-канальный таймер-счетчик, 4-канальный УСАПП, 2-проводной интерфейс, последовательный периферийный интерфейс (SPI), интерфейсы мультимедиа-карт и контроллер параллельного ввода-вывода.

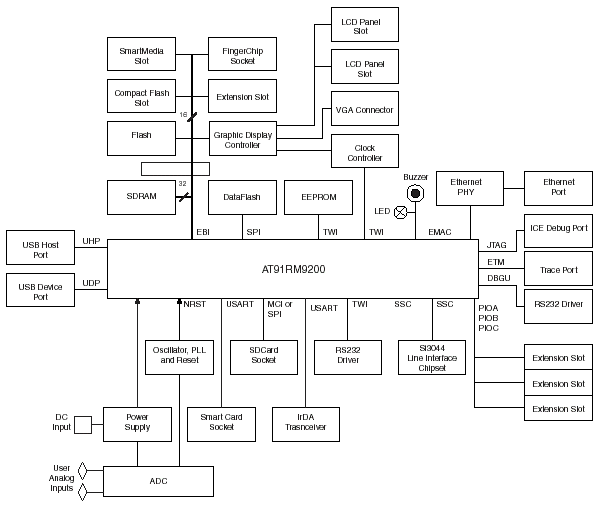

Структурная схема отладочной платы AT91RM9200DK:

Документация:

		1265Kb Engl Руководство пользователя к набору для проектирования AT91RM9200 (35 страниц, обновление 07/03)
		2677 ZIP Принципиальная схема набора AT91RM9200-DK в формате пакета Orcad (обновление 08/03)
		RUS AT91RM9200 - Микроконтроллер на основе процессора ARM920T ™

Программное обеспечение:

AT91RM9200-GettingStarted-GHS3_6-1_1.zip (447 кбайт). Данный архив предназначен для быстрого начала работы с набором для проектирования AT91RM9200-DK совместно с программой Green hills 3.6.1 Multi® 2000. Содержит файл помощи main.html.

AT91RM9200-Basic-GHS3_6-2_0.zip (355 кбайт). Данный zip-файл содержит основные программные компоненты для микроконтроллеров AT91 с ядром ARM и показывает как настроить кросс-компиляцию для получения двоичного кода, загружаемого в плату AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicUSB-GHS3_6-2_0.zip (379 кбайт). Описывается связь через USB-порт с персональным компьютером. USB-порт устройства в AT91RM9200DK соединяется как модем CDC ACM. Содержит файл помощи main.html.

AT91RM9200-BasicMmu-GHS3_6-2_0.zip (365 байт). Данный файл описывает инициализацию кэш-памяти и модуля управления памятью (MMU) в составе AT91RM9200DK. Он работает по алгоритму dhrystone, кэширует и включает/отключает MMU. Содержит файл помощи main.html.

AT91RM9200-BasicBoot-GHS3_6-2_0.zip (361 кбайт). В данном файле содержится простое решение, которое может служить основой для построения будущих эффективных приложений на основе AT91RM9200. Содержит файл помощи main.html.

AT91RM9200-BasicFlash-GHS3_6-2_0.zip (355 кбайт). В архиве описано как контроллер интерфейса внешней шины (EBI) управляет флэш-памятью ATMEL AT49BV1614. Содержит файл помощи main.html.

AT91RM9200-BasicGraphicDisplay-GHS3_6-2_0.zip (372 кбайт). В архиве описана связь с мониторами на основе ЭЛТ и/или TFT-матриц через контроллер графического дисплея (GDC) EPSON S1D13806 и связанный с ним тактовый генератор ICS1523. Содержит файл помощи main.html.

AT91RM9200-BasicIdle-GHS3_6-2_0.zip (352 кбайт). Данный zip-файл описывает как перевести AT91RM9200 в режим холостого хода (IDLE). Содержит файл помощи main.html.

AT91RM9200-BasicISO7816-GHS3_6-2_0.zip (361 кбайт). Данный архив описывает конфигурацию ISO7816 для чтения ATR. Содержит файл помощи main.html.

AT91RM9200-BasicSPIDataFlash-GHS3_6-2_0.zip (357 кбайт). Данный zip-файл описывает работу SPI совместно с последовательной флэш-памятью DataFlash AT45DB и/или картами DataFlashCard AT45DCB. Он показывает как настроить SPI, входящий в состав AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicSPIKeyboard-GHS3_6-2_0.zip (356 кбайт). Данный архив описывает как с помощью SPI и прерываний выполнить на базе AT91RM9200DK контроллер PS2. Содержит файл помощи main.html.

AT91RM9200-BasicTWIEeprom-GHS3_6-2_0.zip (351 кбайт). Zip-архив описывает работу TWI совместно с 2-проводными ЭСППЗУ. Он показывает как настроить TWI в составе AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicIRDA-GHS3_6-2_0.zip (348 кбайт). Данный архив описывает инфракрасную связь с персональным компьютером. Он показывает как настроить УСАПП 2 в составе AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicsCompilation-GHS3_6-2_0.zip (937 кбайт). Архив содержит "компиляции" основных проектов для AT91RM9200-DK под программное средство Green hills 3.6.1 Multi® 2000.

AT91RM9200-BasicI2S-GHS3_6-2_0.zip (360 кбайт). В файле описывается последовательный синхронный контроллер в режиме I²S для проигрывания звукового файла через аудио ЦАП Micronas 3550a. Он показывает как настроить SSC 1, входящий в состав AT91RM9200. Содержит файл помощи main.html.

AT91RM9200-BasicUSARTPDC-GHS3_6-2_0.zip (354 кбайт). Zip-файл описывает работу УСАПП AT91 с PDC для организации обмена данными с внешней памятью в режиме ПДП. Содержит файл помощи main.html.

AT91RM9200-IXXAT-benchmark-GHS3_6-2_0.zip (366 кбайт). В данном zip –файле описывается эталонное программное обеспечение от IXXAT. Оно показывает как использовать DBGU и периферийные таймеры AT91RM9200. Содержит файл помощи main.html.

AT91RM9200-TestI2S-GHS3_6-2_0.zip (363 кбайт). В файле описывается последовательный синхронный контроллер в режиме I²S для проигрывания и записи звукового файла через двухвходовым путем доступа данных. Содержит файл помощи main.html.

AT91RM9200-GettingStarted-ADS1_2-1_1.zip (442 кбайт). Файл предназначен для быстрого освоения набора AT91RM9200-DK с программной средой ARM® ADS 1.2. Содержит файл помощи main.html.

AT91RM9200-Basic-ARM1_2-2_0.zip (346 кбайт). В архиве демонстрируются программный пакет для микроконтроллеров AT91 с ядром ARM и настройка программного кросс-компилятора для загрузки двоичного кода на плату AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicUSB-ARM1_2-2_0.zip (386 кбайт). В данном архиве описывается USB-связь с персональным компьютером. Порт USB (режим устройства) AT91RM9200DK соединяется как модем CDC ACM. Содержит файл помощи main.html.

AT91RM9200-BasicMmu-ARM1_2-2_0.zip (372 кбайт). Описана инициализация кэш-памяти и модуля управления памятью (MMU) в составе платы AT91RM9200DK. Программа работает по алгоритму dhrystone, кэширует и включает/отключает MMU. Содержит файл помощи main.html.

AT91RM9200-BasicBoot-ARM1_2-2_0.zip (361 кбайт). В данном файле содержится простое решение, которое может служить основой для построения будущих эффективных приложений на основе AT91RM9200. Содержит файл помощи main.html.

AT91RM9200-BasicFlash-ARM1_2-2_0.zip (360 кбайт) В zip-архиве описано как контроллер интерфейса внешней шины (EBI) управляет флэш-памятью ATMEL AT49BV1614. Содержит файл помощи main.html.

AT91RM9200-BasicGraphicDisplay-ARM1_2-2_0.zip (379 кбайт). В архиве описана связь с мониторами на основе ЭЛТ и/или TFT-матриц через контроллер графического дисплея (GDC) EPSON S1D13806 и связанный с ним тактовый генератор ICS1523. Содержит файл помощи main.html.

AT91RM9200-BasicIdle-ARM1_2-2_0.zip (354 кбайт). Данный архив описывает как перевести AT91RM9200 в режим холостого хода (IDLE). Содержит файл помощи main.html.

AT91RM9200-BasicISO7816-ARM1_2-2_0.zip (353 кбайт). Данный zip-архив описывает настройку ISO7816 (интерфейс смарт-карт) для чтения ATR. Содержит файл помощи main.html.

AT91RM9200-BasicSPIDataFlash-ARM1_2-2_0.zip (366 кбайт). В данном zip-архиве описывается связь через SPI с флэш-памятью DataFlash AT45DB и/или DataFlashCard AT45DCB. Он показывает как настроить порт SPI в составе AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicSPIKeyboard-ARM1_2-2_0.zip (361 кбайт). В данном zip-архиве описано как использовать SPI и прерывания для реализации на AT91RM9200DK контроллера PS2. Содержит файл помощи main.html.

AT91RM9200-BasicIRDA-ARM1_2-2_0.zip (347 кбайт). Zip-файл описывает связь через инфракрасный канал с персональным компьютером. Он показывает как настроить УСАПП 2 в составе AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicTWIEeprom-ARM1_2-2_0.zip (350 кбайт). Данный zip-файл описывает работу двухпроводного интерфейса TWI совместно с 2-проводным последовательным ЭСППЗУ. Он показывает как настроить TWI в составе AT91RM9200DK. Содержит файл помощи main.html.

AT91RM9200-BasicUSBPipe-ARM1_2-2_0.zip (552 кбайт). Данный zip-файл описывает организацию 2-канальной USB-связи под управлением Windows 2000. Содержит файл помощи main.html.

AT91RM9200-BasicUHP-ARM1_2-2_0.zip (352 кбайт) В данном zip-архиве описывается организация обратной связи USB-порта устройства с одним из главных USB-портов. Содержит файл помощи main.html.

AT91RM9200-BasicROM_Services-ARM1_2-2_0.zip (360 кбайт) Данный zip-файл показывает как использовать прописанные в ПЗУ функции для увеличения быстродействия приложения и уменьшения программного кода. Показывается как открыть функции ROM Entry, Xmodem и DataFlash , а также показывается как просто использовать их методы. Содержит файл помощи main.html.

AT91RM9200-BasicROM_Services_BootLoader-ARM1_2-2_0.zip (362 кбайт) Данный zip-файл показывает как использовать прописанные в ПЗУ функции для увеличения быстродействия приложения и уменьшения программного кода. В нем показано как перезагрузить метод процедуры Xmodem и выполнить программатор загрузочного сектора первого уровня. Содержит файл помощи main.html.

AT91RM9200-BasicMCIDevice-ARM1_2-2_0.zip (364 кбайт) В данном zip-файле описывается связь MCI (интерфейс мультимедиа карт) с картами MMC и SDCard. Содержит файл помощи main.html.

AT91RM9200-BasicEMAC-ARM1_2-2_0.zip (360 кбайт) В данном zip-файле описывается конфигурация сетевого контроллера Ethernet MAC и процесс передачи пакетов EMAC. Содержит файл помощи main.html.

AT91RM9200BasicsCompilationADS1220.zip (1.22 Мбайт ) данный zip-архив содержит "компиляции" некоторых основных проектов для AT91RM9200-DK под программу ARM® ADS 1.2.

---

---
