W78E374
МИКРОКОНТРОЛЛЕР ДЛЯ МОНИТОРА
Отличительные особенности:
- 80C31 ядро микроконтроллера
- 16 КБ FLASH памяти программ
- 384 байта встроенного ОЗУ
- Один вход внешнего прерывания
- Два таймера / счетчика
- ШИМ выходы:
восемь 8-разрядных SDACS (статический ШИМ выход)
три 8-разрядных DDACS (динамический ШИМ выход)
- Четырехканальный 4- битный АЦП
- Процессор синхронизации:
детектор полярности кадровых и строчных синхроимпульсов
схема выделения синхроимпульсов из синхросмеси
счетчик частоты кадровых и строчных синхроимпульсов
программируемый опорный частотный генератор
программируемый выход- защелка строчных синхроимпульсов
Безопасная область действия (SOA) прерывания
- Один DDC порт (I2C шина в режие мастера/подчиненного, поддерживающая DDC1/DDC2B/2BI/DDC2B +)
- Сторожевой таймер
- Два 15 мА выхода для подключения светодиодов
- Сброс при выключении
- Рабочая частота 8MHz ~ 10MHz (командный цикл 1. 34MHz ~ 1. 67MHz)
- Конструктивное исполнение:
PLCC44 (W78E374BP)
DIP32 (W78E374B)

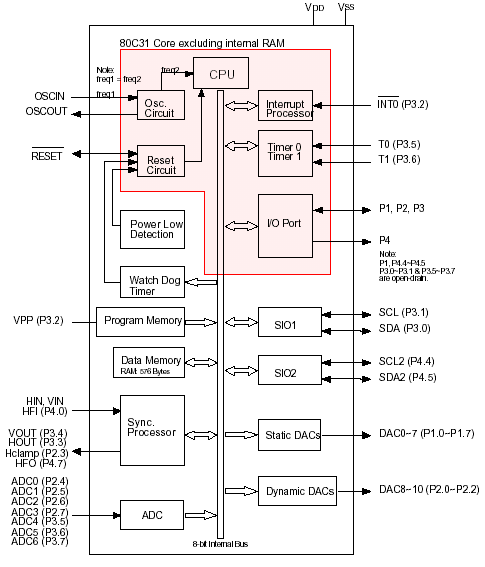

Архитектура:

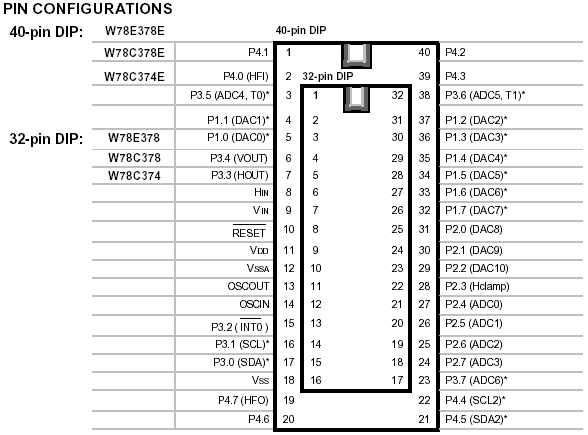

Расположение выводов:
Описание:
W78E374 - микроконтроллер с 8031 ядром. W78E374 имеет память программы 16 КБ, 384-байт встроенного ОЗУ, 4-разрядный аналогово- цифровой преобразователь (АЦП), сторожевой таймер, процессор синхронизации, DDC порт, ШИМ выход, динамический генератор синусоидального сигнaала и другие логические функциональные узлы, которые разработаны для контроллера многостандартного компьютерного монитора.
Микроконтроллер также доступен с масочным ПЗУ, W78C374. W78E374 особенно полезен при разработке и освоении производства мониторов. Он обеспечивает самое лучшее время продвижения вашего изделия на рынок.
Документация:
| |
 |
1250 Kb Engl Описание микросхемы |
| |
 |
Rus Система команд |
|
