ISD1916
ИС для записи/воспроизведения нескольких голосовых сообщений длительностью 10.6…32 секунды
Отличительные особенности:
- Два режима записи/воспроизведения нескольких сообщений: режим адресного запуска (NORM) и режим прямого запуска (MODE)
- Напряжение питания: 2.4…5.5В
- Внешний резистор Rosc задает частоту преобразования и длительность
| Частота преобразования |
12 кГц |
8 кГц |
6.4 кГц |
5.3 кГц |
4 кГц |
| Rosc |
53.3 кОм |
80 кОм |
100 кОм |
120 кОм |
160 кОм |
- Микрофонный усилитель с дифференциальными входами Mic+/Mic-.
- АРУ: автоматическая регулировка усиления в схеме микрофонного предусилителя
- /FT: вход управления подключением усиленного сигнала AnaIn к входу усилителя мощности.
- Если вход /FT активен во время записи, то сигнал AnaIn будет записываться в память и одновременно с этим воспроизводится в динамике
- SP+/SP-: Дифференциальный усилитель мощности класса D (ШИМ)
- Выход LED: активен во время записи
- После завершения каждого цикла ИС автоматически переходит в дежурный режим
- Воспроизведение имеет более высокий приоритет, чем запись.
- Рабочий температурный диапазон: -40…+85°C (промышленный)
- Корпус: поставляется только в корпус SOIC

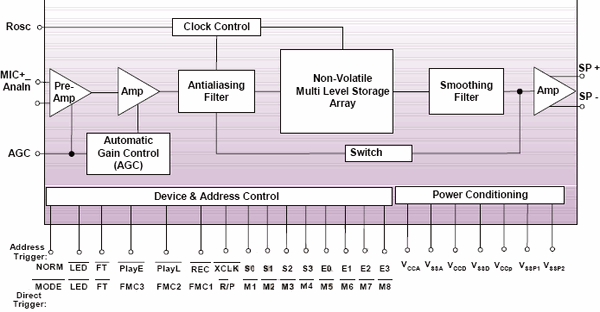

Структурная схема:

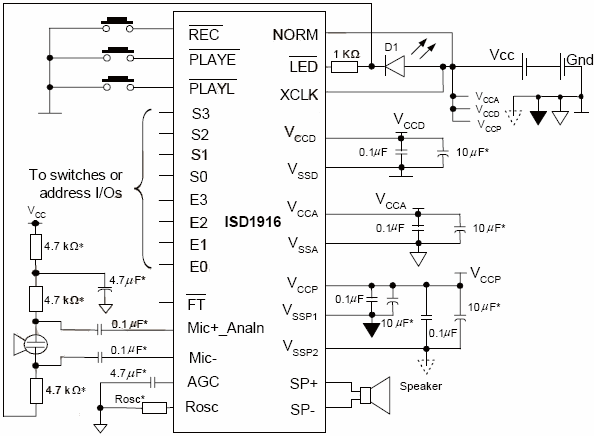

Типовая схема включения в режиме NORM:

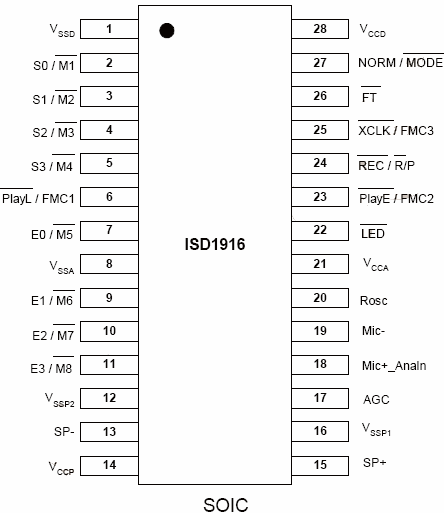

Расположение выводов:

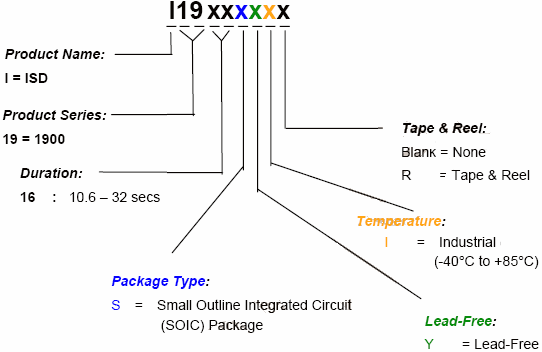

Информация для заказа:
Описание:
ISD1916 - ИС из семейства ChipCorder® для записи/воспроизведения нескольких сообщений в двух режимах работы (адресный запуск и прямой запуск). ИС рассчитана на работу при напряжении питания 2.4…5.5В. Частота преобразования задается внешним резистором в диапазоне 4…12 кГц. В свою очередь, от частоты преобразования зависит длительность звучания (10.6…32 сек.). ИС, главным образом, предназначена для автономной работы, но при необходимости может управляться и микроконтроллером.
Поддерживается возможность работы в одном из двух режимов: адресный запуск и прямой запуск. В режиме адресного запуска, операции записи и воспроизведения выполняются с учетом заданных через специальные входы начального и конечного адресов. В свою очередь, в режиме прямого запуска, память разбивается автоматически для записи до 8 сообщений равного размера. Операция записи или воспроизведения может быть применена к любому сообщению через специальные входы управления сообщением.
ИС может работать с одним из двух сигналов: микрофонный сигнал, подаваемый на вход дифференциального усилителя с АРУ, и несимметричный аналоговый сигнал, подаваемый на вход AnaIn (активизируется через вход FT). Усилитель мощности выполнен по дифференциальной схемотехнике и относится к классу D (ШИМ). Он может напрямую управлять обычным динамиком.
