TLV0834C, TLV0834I, TLV0838C, TLV0838I

3 В 8 битные АЦП с последовательным управлением/h2>

Характеристики:

• 8 битное разрешение
• Напряжение питания от 2.7 В до 3.6 В
• Работа под управлением микропроцессора или автономный режим работы
• Работа от масштабируемого опорного напряжения или с использованием в качестве опорного напряжения питания
• 4 или 8 мультиплексируемых входов
• Диапазон изменения входных сигналов от 0 до V_CC при использовании в качестве опорного напряжения питания
• Удаленный режим работы с передачей данных по последовательному интерфейсу
• Входы и выходы совместимы с ТТЛ и МОП логикой
• Время преобразования 32 мкс при частоте тактовых импульсов 250 кГц
• Предназначены для замены функциональных аналогов АЦП компании National Semiconductor ADC0834 и ADC0838
• Полная не компенсируемая ошибка ±1 LSB

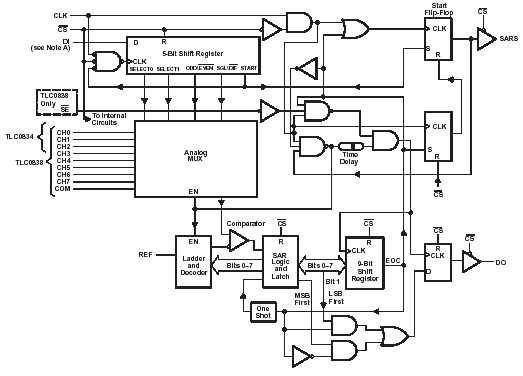

Блок-схема:

Расположение выводов:

Описание:

Эти приборы являются 8 битными АЦП последовательного приближения с мультиплексируемыми входными каналами и последовательным интерфейсом обмена данными. Последовательный выход сконфигурирован для работы со стандартными регистрами сдвига или микропроцессорами.

4 канальный мультиплексор прибора TLV0834 и 8 канальный мультиплексор прибора TLV0838 может быть сконфигурирован программно для работы в режиме несимметричного входа или в режиме псевдо дифференциального входа. Дифференциальный аналоговый вход позволяет подавлять синфазный сигнал и компенсировать нулевое значение входного сигнала. Кроме того, при помощи внешнего опорного напряжения можно задать любой входной динамический диапазон, позволяя достичь наибольшей точности при 8 битном преобразовании.

TLV0834C и TLV0838C предназначены для работы в температурном диапазоне от 0°C до 70°C. TLV0834I и TLV0838I предназначены для работы в температурном диапазоне от -40°C до 85°C.

Документация:

208 Kb Engl Описание микросхемы
