TLV0831C, TLV0831I, TLV0832C, TLV0832I

3 В 8 битные АЦП с последовательным управлением

Характеристики:

• 8 битное разрешение
• Напряжение питания от 2.7 В до 3.6 В
• Работа под управлением микропроцессора или автономный режим работы
• Работа от масштабируемого опорного напряжения или с использованием в качестве опорного напряжения питания
• Одноканальный или двухканальный несимметричный вход или одноканальный дифференциальный вход
• Диапазон изменения входных сигналов от 0 до V_CC при использовании в качестве опорного напряжения питания
• Входы и выходы совместимы с ТТЛ и МОП логикой
• Время преобразования 32 мкс при частоте тактовых импульсов 250 кГц
• Предназначены для замены функциональных аналогов АЦП компании National Semiconductor ADC0831 и ADC0832
• Полная не компенсируемая ошибка ±1 LSB

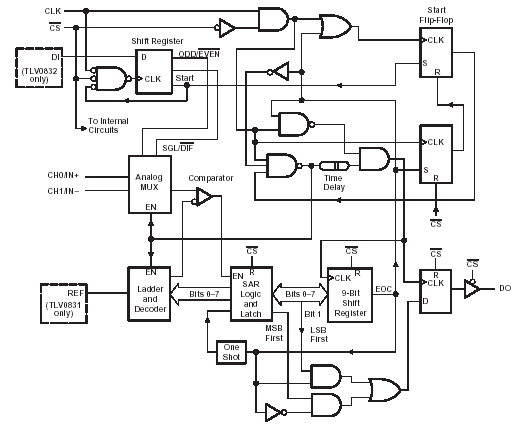

Блок-схема:

Расположение выводов:

Описание:

Эти приборы являются 8 битными АЦП последовательного приближения. TLV0831 имеет один входной канал, а TLV0832 имеет два мультиплексируемых канала. Последовательный выход сконфигурирован для работы со стандартными регистрами сдвига или микропроцессорами.

Мультиплексор прибора TLV0832 может быть сконфигурирован программно для работы в режиме несимметричного входа или в режиме дифференциального входа. Дифференциальный аналоговый вход позволяет подавлять синфазный сигнал и компенсировать нулевое значение входного сигнала. Кроме того, при помощи внешнего опорного напряжения можно задать любой входной динамический диапазон, позволяя достичь наибольшей точности при 8 битном преобразовании.

Функционирование приборов TLV0831 и TLV0832 подобно функционированию комплексных приборов TLV0834 и TLV0838. Масштабирование входного динамического диапазона может осуществляться изменением величины опорного напряжения, при этом максимальной точности можно достичь, установив значение опорного напряжения, равным максимальному значению входного аналогового сигнала. Обычно в качестве опорного используют напряжение питания (в приборе TLV0832 это сделано уже внутри).

TLV0831C и TLV0832C предназначены для работы в температурном диапазоне от 0°C до 70°C. TLV0831I и TLV0832I предназначены для работы в температурном диапазоне от -40°C до 85°C.

Документация:

195 Kb Engl Описание микросхемы
