TLC542C, TLC542I

8 битные АЦП с последовательным управлением и 11 входами

Отличительные особенности:

• 8 битный АЦП
• Автономная работа или работа под управлением микропроцессора
• Встроенный 12 канальный аналоговый мультиплексор
• Встроенный режим самопроверки
• Программно- управляемое УВХ
• Полная некорректируемая ошибка не более ±0.5 LSB
• Полный аналог прибора MC145041 (Motorola)
• Встроенный генератор системных синхроимпульсов
• Индикация окончания преобразования (выход ЕОС)
• По цоколевке и сигналам управления совместимы с 10 битным семейством АЦП TLC1542/43
• Изготовлены по технологии КМОП

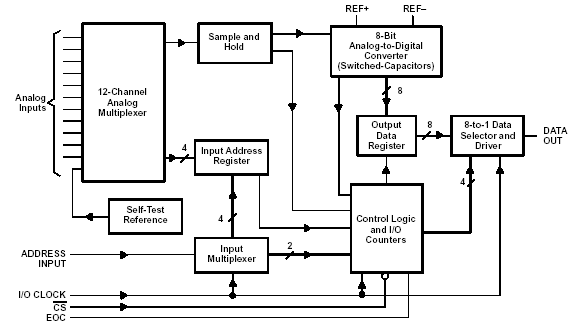

Блок-схема:

Расположение выводов:

Описание:

TLC542 - КМОП АЦП, построенный на основе 8 битного АЦП на переключаемых конденсаторах последовательного приближения. Для обмена данными с микроконтроллером или другими периферийными устройствами прибор содержит последовательный интерфейс [I/O CLOCK, CS и ADDRESS INPUT] с выходом с тремя состояниями. TLC542 может вести высокоскоростную передачу данных и производить оцифровывание с производительностью 40,000 операций в секунду. В дополнение к имеющимся быстродействующему конвертеру и гибкой управляющей логике прибор содержит 12 канальный аналоговый мультиплексор, который позволяет подключать к АЦП один из 11 входных каналов или встроенный ИОН для проведения самотестирования. Для сигнализации об окончании преобразования прибор имеет вывод EOC, на котором устанавливается высокий уровень по окончании преобразования.

Преобразователь прибора TLC542 имеет высокоомный дифференциальный вход опорного напряжения, что позволяет проводить масштабирование входного диапазона и снижает воздействие помех по шине питания. Примененная технология коммутируемых конденсаторов позволяет гарантировать малую ошибку ±0.5 LSB и время преобразования 20 мкс во всем рабочем температурном диапазоне.

TLC542C имеет рабочий температурный диапазон от 0°C до 70°C, а TLC542I имеет рабочий температурный диапазон от -40°C до 85°C.

Документация:

146 Kb Engl Описание микросхемы
