    TLC540I, TLC541I

    8 битные АЦП с последовательным управлением и 11 входами

    Отличительные особенности:

    • 8 битный АЦП
    • Автономная работа или работа под управлением микропроцессора
    • Встроенный 12 канальный аналоговый мультиплексор
    • Встроенный режим самопроверки
    • Программно- управляемое УВХ
    • Полная некорректируемая ошибка не более ±0.5 LSB
    • TLC541 - полный аналог прибора MC145040 (Motorola) и ADC0811 (National Semiconductor). TLC540 имеет более высокое быстродействие
    • По цоколевке и сигналам управления совместимы с 10 битным семейством АЦП TLC1540
    • Изготовлены по технологии КМОП

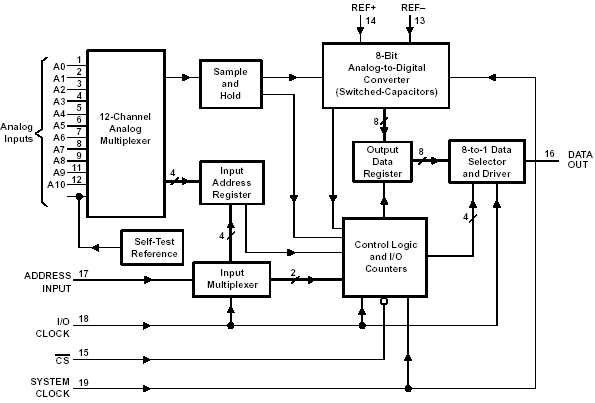

    Блок-схема:

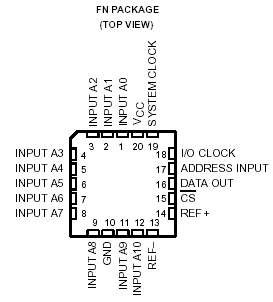

    Расположение выводов

    Описание:

    TLC540 и TLC541 - КМОП АЦП, построенные на основе 8 битных АЦП на переключаемых конденсаторах последовательного приближения. Они предназначены для работы с микропроцессорами по 3 проводному последовательному интерфейсу и четырем управляющим выводам SYSTEM CLOCK, I/O CLOCK, nonCS и ADDRESS INPUT. 4 МГц тактовый генератор TLC540 и 2.1 МГц тактовый генератор TLC541 позволяют производить операции считывания- записи на высокой скорости и иметь скорость преобразования до 75,180 SPS (TLC540) и 40,000 SPS (TLC541). В дополнение к быстродействующему конвертеру и гибкой логике управления, приборы содержат 12 канальный аналоговый мультиплексор, который может использоваться для автоматического или контролируемого микропроцессором выбора одного из 11 аналоговых входов или внутреннего контрольного источника напряжения.

    TLC540 и TLC541 имеют дифференциальные высокоомные входы, которые позволяют производить относительное преобразование, масштабирование и изоляцию аналоговых входов от цифровых шумов и шумов питания. Ядро на переключаемых конденсаторах позволяет осуществлять преобразование с малой ошибкой (±0.5 LSB) за 9 мкс (TLC540) или 17 мкс (TLC541) во всем рабочем температурном диапазоне.

    TLC540I и TLC541I предназначены для работы в индустриальном температурном диапазоне от -40°C до 85°C. TLC541M предназначен для работы в военном температурном диапазоне от -55°C до 125°C.

    Документация:

      157 Kb Engl Описание микросхемы
