Основные характеристики
RR4-XXX - сверхрегенеративный приёмник данных
Типовая чувствительность выше -100dBm (2.2uVrms) на согласованную нагрузку 50 Ом
Уровень излучения: -70 dBm типовой (каскодное включение)
Полоса пропускания по уровню -3dB: ±1.5 МГц тип
Микросхема сохраняет высокочастотную стабильность при механических колебаниях, транспортировке, в широком диапазоне температур
Высокая точность получается благодаря процессу лазерной подстройки. ЗАПАТЕНТОВАНО.
(RR4-433.92) Соответствует требованиям I-ETS 300 220
|
ХХХ: рабочая частота, указываемая заказчиком (200÷450МГц)
Стандартные европейские и американские частоты (315 МГц, 418 МГц, 433.92 МГц) легко доступны со склада.
| Применения
- бытовые системы безопасности
- автомобильные сигнальные системы
- отдалённая контрольно-пропускная служба
- сообщение датчика
|

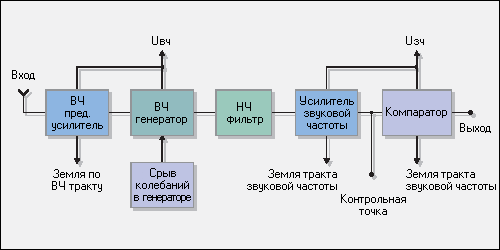

| Блок-диаграмма |
 |
| Электрические характеристики
| Токр.=25°С, если иначе не определено
|
| | Характеристики | Мин. | Тип. | Макс. | Ед. измер. |
| Uвч | Напряжение питания по ВЧ | 4,5 | 5 | 5,5 | В |
| Uзч | Напряжение питания по ЗЧ | 4,5 | 5 | 5,5 | В |
| Is | Ток потребления | | 2,5 | 3 | mA |
| Fw | Рабочая частота | 200 | | 450 | МГц |
| | Точность настройки | | ±0.2 | ±0.5 | МГц |
| Bw | Полоса пропускания -3dB | | ±1.5 | ±2 | МГц |
| | Скорость передачи данных | | | 2 | KГц |
| | Чувствительность по ВЧ (100% АМ) | -100 | -105 | | dBm |
| | Уровень излучаемого спектра | | -70 | -65 | dBm |
| Uol | Низкий уровень выходного напряжения | | | 0,6 | В |
| Uoh | Высокий уровень выходного напряжения | 3,6 | | | В |
| Ток | Диапазон рабочих температур | -25 | | +80 | °C |
|
Назначение выводов
- +V (ВЧ тракт)
- Земля (ВЧ тракт)
- Вход
- НП
- НП
- НП
- Земля (ВЧ Тракт)
- НП
- НП (Не подключено)
- НП
- Земля (Тракт ЗЧ)
- +V (Тракт ЗЧ)
- Контрольная точка
- Выход
- +V (Тракт ЗЧ)
| Механические размеры
|
| Типовое применение |
 |
