BTM-60х

Bluetooth – аудио модули класса 1

BTM-600 – поддержка протокола BCSP

BTM-601 – поддержка интерфейса HCI

Возможна поставка модулей, поддерживающих АТ-команды

Функции

• Совместимость с версией Bluetooth 2.0.
• Мощность передатчика до + 15 dBm.
• Режимы пониженного энергопотребления: Hold, Sniff, Park, Deep sleep mode
• Рабочее напряжение питания: от 3.0V до 3.6V.
• Встроенный 15-ти битовый линейный аудио-кодек.
• Встроенная память 6 Мбит ( Flash/ ROM)
• Встроенное устройство заряда
• Встроенное программное обеспечение поддерживает протоколы:
  • BlueCore последовательный протокол BCSP (модуль ВТМ-350)
  • интерфейса Хост-контроллер HCI (модуль ВТМ-351)
• Внешние интерфейсы:
  • UART,
  • USB,
  • PCM,
  • SPI (технологический).
• Базовая микросхема BlueCore3-AudioFlash фирмы CSR
• Малые габариты: 19.5 х 14.0 х 2.2 мм

Применения

• Ноутбуки и настольные персональные компьютеры.
• Бытовая и промышленная аппаратура.
• Персональные цифровые секретари (PDA).
• Сотовые и беспроводные телефоны.
• Гарнитуры Hands-free для сотовых телефонов.

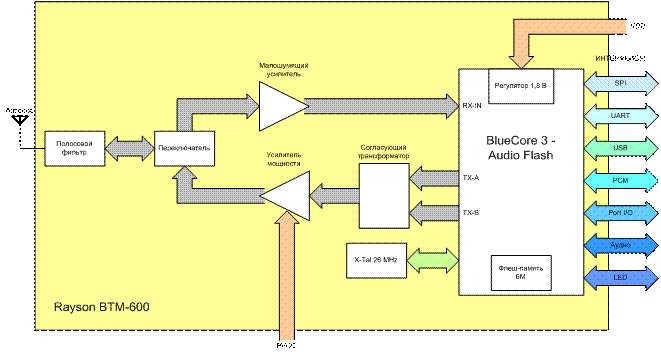

Блок-схема BTM-60х:

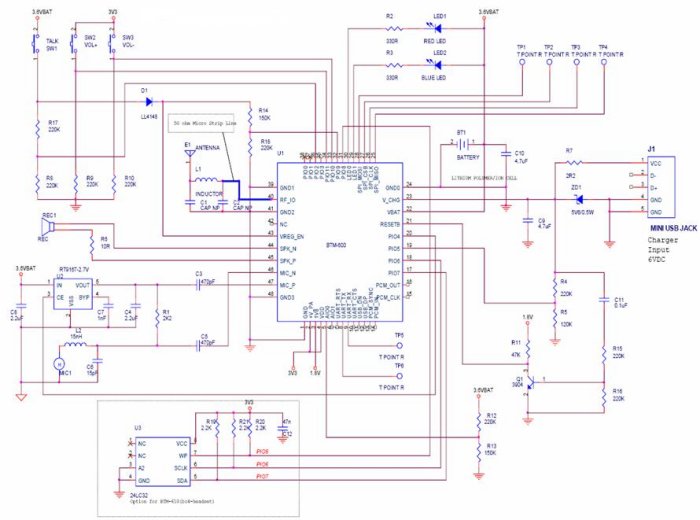

Типовая схема включения BTM-60х:

Характеристики:

Предельно-допустимые значения:

Рабочие значения:

Электрические параметры:

Документация:

267 Kb ENG Описание BTM-60х
