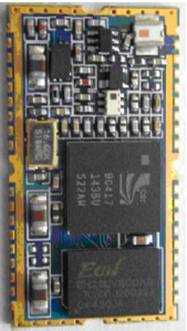

BTM-22х

Bluetooth – модули класса 1

BTM-220 – поддержка протокола BCSP.

BTM-221 – поддержка интерфейса HCI.

BTM-222 – поддержка AT-команд.

Функции

• Совместимость с версией Bluetooth 2.0 (+ соответствие EDR).
• Мощность передатчика до +18dBm.
• Режимы пониженного энергопотребления: Hold, Sniff, Park, Deep sleep mode.
• Рабочее напряжение питания от 2.7В до 3.6В.
• Скорость передачи данных по UART и USB соответствует спецификации Bluetooth.
• Расширенная скорость передачи данных (в соответствии с версией 0.9 спецификации EDR) - 2Mbps или 3Mbps (в зависимости от выбранного способа модуляции).
• Поддержка до 7 подключений типа ACL (асинхронное подключение без установления соединения) и 3 подключений типа SCO (синхронное подключение, ориентированное на соединение).
• Встроенное программное обеспечение поддерживает протоколы:
  • BlueCore последовательный протокол BCSP (модуль ВТМ-220)
  • интерфейса Хост-контроллер HCI (модуль ВТМ-221)
  • АТ команды (ВТМ-222).
• Внешние интерфейсы:
  • UART,
  • USB – только для ВТМ-220 и ВТМ-221,
  • PCM – только для ВТМ-220 и ВТМ-221,
  • SPI (технологический).
• Базовая микросхема BlueCore4-ext фирмы CSR.
• Малые габариты: 28.2 х 15.0 х 2.8 мм.

Применения

• Ноутбуки и настольные персональные компьютеры.
• Аппаратура точек доступа.
• Бытовая и промышленная аппаратура.
• Персональные цифровые секретари (PDA).
• Последовательные адаптеры.
• Цифровые фотокамеры.
• Принтеры.
• GPS-приемники.
• Кассовые терминалы торговых залов (POS).
• Считыватели штрихового кода.
• Сотовые телефоны.
• Беспроводные телефоны.

Структурная схема BTM-220

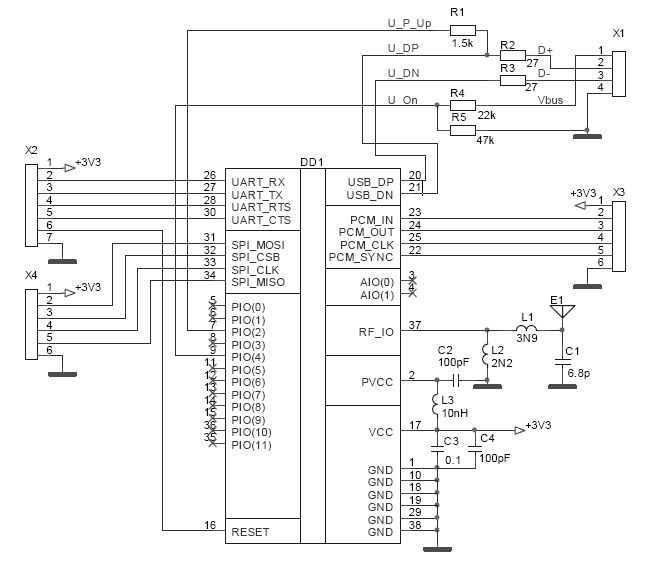

Типовая схема подключения ВТМ-220

Характеристики:

Предельно-допустимые значения:

Рабочие значения:

Электрические параметры:

Документация:

290 Kb Описание BTM-22х
