BTM-11х
Bluetooth – модули класса 2
BTM-110 – поддержка протокола BCSP
BTM-111 – поддержка интерфейса HCI
Возможна поставка модулей, поддерживающих АТ-команды
Функции
- Совместимость с версией Bluetooth 2.0.
- Мощность передатчика до +4 dBm
- Режимы пониженного энергопотребления: Hold, Sniff, Park, Deep sleep mode
- Рабочее напряжение питания от 3.0В до 3.6В
- Встроенный стабилизатор +1,8 В
- Поддержка до 7 подключений типа ACL (асинхронное подключение без установления соединения) и 3 подключений типа SCO (синхронное подключение, ориентированное на соединение).
- Встроенное программное обеспечение поддерживает протоколы:
- BlueCore последовательный протокол BCSP (модуль ВТМ-110)
- интерфейса Хост-контроллер HCI (модуль ВТМ-111)
- Внешние интерфейсы:
- UART,
- USB,
- PCM,
- SPI (технологический).
- Базовая микросхема BlueCore4- ext фирмы CSR
- Малые габариты: 25.0 х 14.5 х 2.2 мм
Применения
- Ноутбуки и настольные персональные компьютеры.
- Бытовая и промышленная аппаратура.
- Персональные цифровые секретари (PDA).
- Цифровые фотокамеры.
- Принтеры.
- GPS-приемники.
- Кассовые терминалы торговых залов (POS).
- Считыватели штрихового кода.
- Беспроводные телефоны.

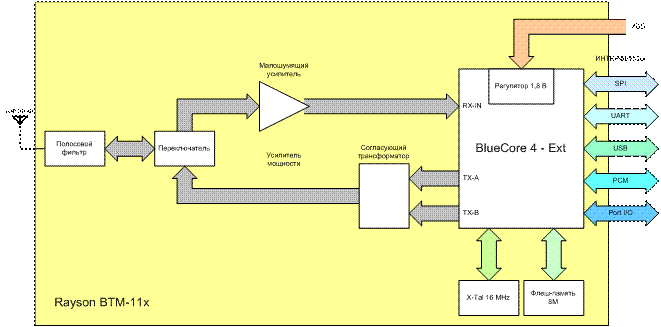

Блок-схема BTM-11х
Характеристики:
| Параметр |
Min. |
Typ. |
Max. |
Ед. измерения |
| Диапазон частот |
2.402 |
|
2.480 |
ГГц |
| Напряжение питания ( VDD) |
3.0 |
3.3 |
3.6 |
Вольт |
| Мощность передатчика |
-6 |
0 |
4 |
dBm |
| Чувствительность приемника |
|
-83 |
-70 |
dBm |
| Напряжение низкого уровня сигнала на входе |
-0 .3 |
|
0.8 |
Вольт |
| Напряжение высокого уровня сигнала на входе |
0.7 VDD |
|
VDD+0.3 |
Вольт |
| Напряжение низкого уровня сигнала на выходе |
|
|
0.4 |
Вольт |
| Напряжение высокого уровня сигнала на выходе |
VDD-0.4 |
|
|
Вольт |
| Ток потребления |
|
|
80 |
мА |
Документация:
|
