VRS51x570/580

Микроконтроллеры Versa 8051 с флэш-памятью размером 32/64 кбайт

Отличительные особенности:

• Совместимость по расположению выводов со стандартными микроконтроллерами 8051/8052
• 12 периодов синхронизации на один машинный цикл
• 1024 байт встроенного ОЗУ данных
• 36 линий ввода-вывода: четыре 8-разрядных порта P0-P3, один 4-разрядный порт P4
• 5 каналов ШИМ на выводах P1.3..P1.7
• Полнодуплексный последовательный порт (УАПП)
• Три 16-разрядных таймера-счетчика
• Сторожевой таймер
• 8-разрядное беззнаковое деление/умножение
• Двоично-десятичная арифметика
• Прямая и косвенная адресация
• Два уровня приоритетов прерываний и вложенные прерывания
• Экономичные режимы работы
• Функция защиты программного кода
• Работа на тактовых частотах до 40 МГц
• Малые электромагнитные излучения (за счет отключения ALE)
• Напряжение программирования 12В
• Промышленный температурный диапазон (-40°C..+85°C)
• Доступность 5В и 3,3В-ых версий

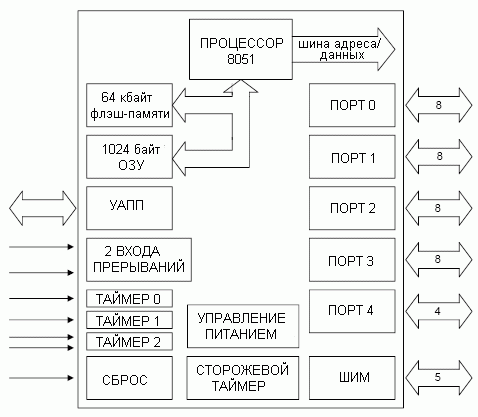

Структурная схема VRS51x570/580:

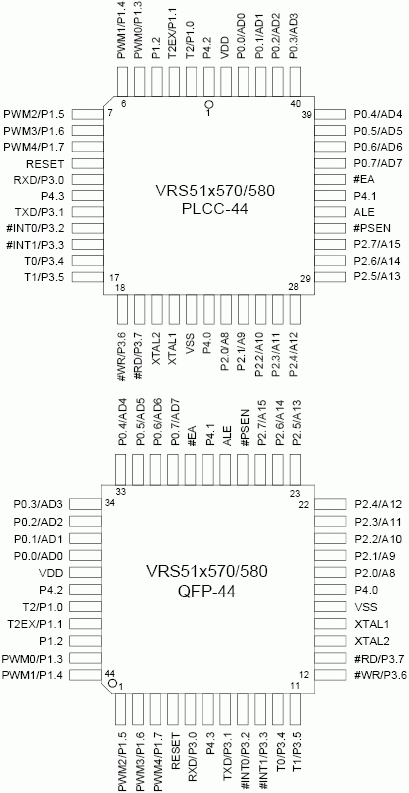

Расположение выводов VRS51x570/580:

Общее описание:

VRS51x570 и VRS51x580 - недорогие 8-разрядные микроконтроллеры, выполненные на основе стандартной микроконтроллерной архитектуры 80C51. Они являются совместимой по расположению выводов заменой большинства микроконтроллеров 8051.

Микроконтроллеры VRS51x570/580 содержат 32/64 кбайт флэш-памяти, 1 кбайт ОЗУ, 5 ШИМ-выходов, УАПП, три 16-разрядных таймера, сторожевой таймер и энергосберегающие функции, что делает их идеальным выбором для приложений, требующих большое количество памяти программ/данных и расширенный набор периферийных устройств.

Микроконтроллеры также содержат пятый 4-разрядный порт ввода-вывода, который расположен на месте неиспользуемых выводов в корпусах стандартных микроконтроллеров 8051/52. Таким образом, общее количество линий ввода-вывода достигает 36, при этом, поддерживается совместимость с расположением выводов стандартных микроконтроллеров 80C51/52.

VRS51x570 и VRS51x580 доступны в корпусах PLCC-44, QFP-44 и DIP-40 и рассчитаны на работу в промышленном температурном диапазоне. Флэш-память может программироваться с помощью программатора производства Ramtron или программаторов сторонних производителей.

Информация для заказа:

Документация:

2124 Kb Engl Описание микросхемы VRS51x570/580
