VRS51x550/560
Микроконтроллеры Versa 8051 с флэш-памятью 8/16 кбайт
Отличительные особенности:
- Совместимость по расположению выводов с микроконтроллерами 80C51/80C52
- 12 периодов синхронизации на машинный цикл
- 8/16 кбайт встроенной флэш-памяти
- 256 байт встроенного ОЗУ данных
- 32 линии ввода-вывода на четырех 8-разрядных портах
- Полнодуплексный последовательный порт (УАПП)
- Три 16-разрядных таймера-счетчика
- Сторожевой таймер
- 8-разрядное беззнаковое деление/умножение
- Двоично-десятичная арифметика
- Прямая и косвенная адресация
- Два уровня приоритетов прерываний и вложенные прерывания
- Экономичные режимы работы
- Функция защиты кода программы
- Работа на частоте до 40 МГц
- Малые электромагнитные излучения (за счет отключения ALE)
- Напряжение программирования 12В
- Промышленный температурный диапазон (-40°C..+85°C)
- Доступность 5В-ых и 3,3В-ых версий (см. информацию для заказа)

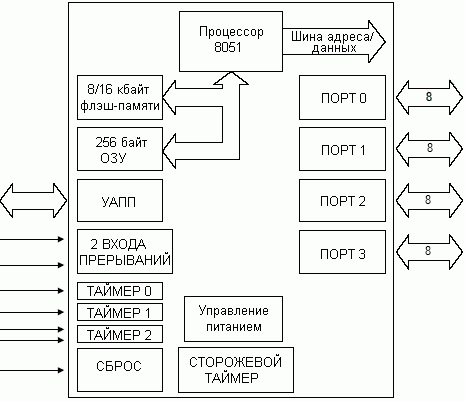

Структурная схема VRS51x550/560:

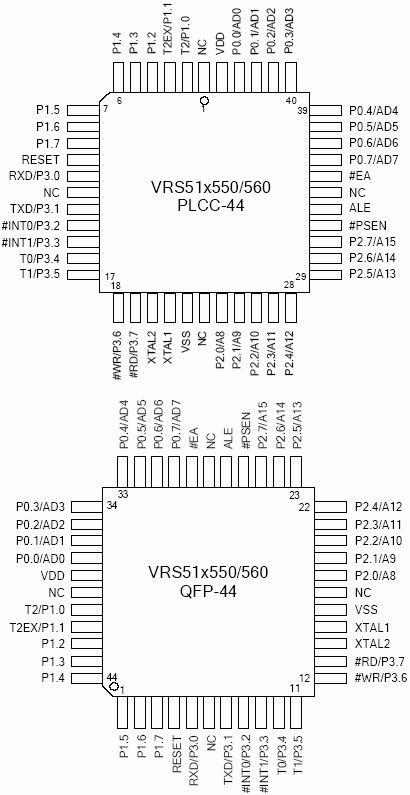

Расположение выводов VRS51x550/560:
Общее описание:
VRS51x550 и VRS51x560 - недорогие 8-разрядные микроконтроллеры, выполненные на основе стандартной микроконтроллерной архитектуры 80C51. Они являются совместимой по расположению выводов заменой микроконтроллеров 8051.
Микроконтроллеры идеальны для применения в широком числе приложений, где требуется умеренное количество памяти программ/данных и типичный набор периферийных устройств. В этой связи, микроконтроллеры VRS51x550/560 содержат 8/16 кбайт флэш-памяти, соответственно, 256 байт ОЗУ, УАПП, три 16-разрядных таймера, сторожевой таймер и поддерживают экономичные режимы работы.
VRS51x550 выпускается в 3.3В-ых (VRS51L550) или 5В-ых (VRS51C550) исполнениях, а VRS51x560 доступен только в 5В-ом исполнении (VRS51C560). Все микроконтроллеры размещаются в корпусах PLCC-44, QFP-44 и DIP-40 и рассчитаны на работу в промышленном температурном диапазоне. Флэш-память программируется с помощью параллельного программатора, который выпускается Ramtron или с помощью программаторов сторонних производителей.
Информация для заказа:
| Код заказа |
Тактовая частота, МГц |
Корпус |
VRS51L550-25-L
VRS51L550-25-Q
VRS51L550-25-P
VRS51L550-25-LG
VRS51L550-25-QG
VRS51L550-25-PG |
25 |
PLCC-44
QFP-44
DIP-40
PLCC-44, без свинца
QFP-44, без свинца
DIP-40, без свинца |
VRS51C550-40-L
VRS51C550-40-Q
VRS51C550-40-P
VRS51C550-40-LG
VRS51C550-40-QG
VRS51C550-40-PG |
40 |
PLCC-44
QFP-44
DIP-40
PLCC-44, без свинца
QFP-44, без свинца
DIP-40, без свинца |
VRS51C560-40-L
VRS51C560-40-Q
VRS51C560-40-P
VRS51C560-40-LG
VRS51C560-40-QG
VRS51C560-40-PG |
40 |
PLCC-44
QFP-44
DIP-40
PLCC-44, без свинца
QFP-44, без свинца
DIP-40, без свинца |
Документация:
| |
 |
1767 Kb Engl Описание микросхемы VRS51x550/560 |
|
