VRS51x540

Микроконтроллер Versa 8051 с флэш-памятью размером 4 кбайт

Отличительные особенности:

• Совместимость по расположению выводов с микроконтроллерами 80C51/80C52
• 12 периодов синхронизации на машинный цикл
• 4 кбайт встроенной флэш-памяти
• 128 байт встроенного ОЗУ данных
• 32 линии ввода-вывода: 8-разрядные порты P0-P3
• Полнодуплексный последовательный порт (УАПП)
• Три 16-разрядных таймера-счетчика
• Сторожевой таймер
• 8-разрядное беззнаковое умножение/деление
• Двоично-десятичная арифметика
• Прямая и косвенная адресация
• Два уровня приоритетов прерываний и вложенные прерывания
• Энергосберегающие режимы
• Функция защиты программного кода
• Работает при тактовой частоте до 40 МГц
• Малый уровень электромагнитных излучений (за счет отключения ALE)
• Напряжение программирования: 12В
• Промышленный температурный диапазон (-40°C...+85°C)
• Доступность 5В-ых и 3В-ых версий (см. информацию для заказа)

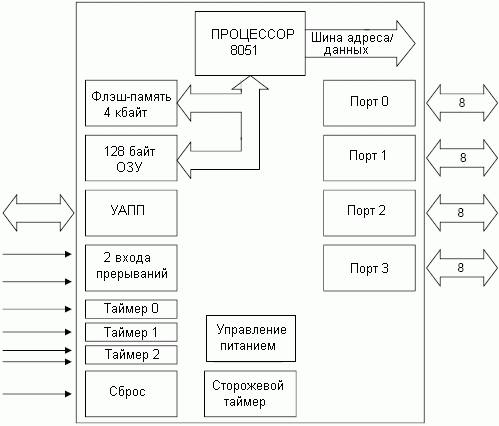

Структурная схема VRS51x540:

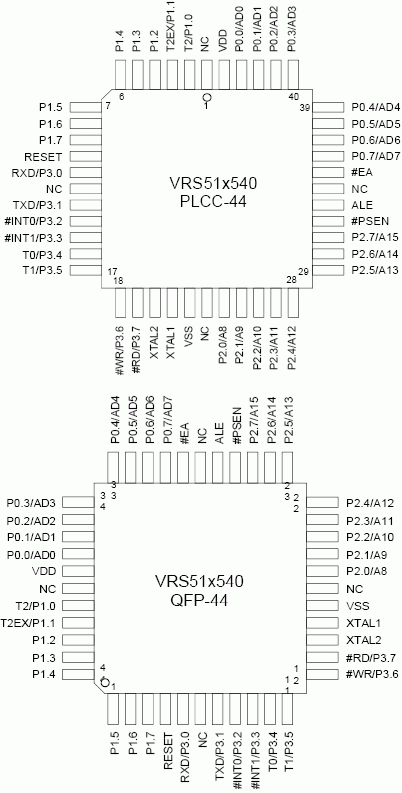

Расположение выводов VRS51x540:

Общее описание:

VRS51x540 - недорогой 8-разрядный микроконтроллер, выполненный на основе стандартной микроконтроллерной архитектуре 80C51. Он является совместимой по расположению выводов заменой стандартных микроконтроллеров 8051.

Микроконтроллер ориентирован на приложения, требующих небольшого объема памяти программ/данных и типичный набор периферийных устройств. В этом плане микроконтроллер содержит VRS51x540 4 кбайт флэш-памяти, 128 байт ОЗУ, УАПП, три 16-разрядных таймера, сторожевой таймер и поддерживает экономичные режимы работы.

VRS51x540 выпускается в 5В-ых (VRS51C540) и 3.3В-ых (VRS51L540) версиях в корпусах PLCC-44, QFP-44 и DIP-40. Микроконтроллеры VRS51x540 рассчитаны на работу в пределах промышленного температурного диапазона. Флэш-память программируется с помощью программаторов производства Ramtron или других сторонних производителей.

Информация для заказа:

Документация:

1757 Kb Engl Описание микросхемы VRS51x540
