VRS51C1100

Микроконтроллер из семейства Versa 8051 со встроенной внутрисистемно-программируемой флэш-памятью размером 128 кбайт и ОЗУ размером 1024 байт

Отличительные особенности:

• Совместимость по расположению выводов со стандартными микроконтроллерами 8051/8052
• 64 кбайт флэш-памяти программ + 64 кбайт флэш-памяти данных
• Внутрисистемное/внутриприкладное программирование флэш-памяти (ISP/IAP)
• Напряжение программирования 5В
• 1024 байт встроенного ОЗУ памяти данных
• Четыре 8-разрядных порта ввода-вывода и один 4-разрядный порт ввода-вывода
• 4 ШИМ-выхода на выводах P1.2..P1.5
• Один полнодуплексный последовательный порт УАПП
• Три 16-разрядных таймера-счетчика
• Сторожевой таймер
• Инструкции битовой обработки
• Инструкции 8-разрядного умножения и деления
• Поддержка двоично-десятичной арифметики
• Прямая и косвенная адресация
• Два уровня приоритетов прерываний и вложенные прерывания
• Энергосберегающие режимы
• Функция защиты кода
• Малые электромагнитные излучения (за счет отключения ALE)
• Рабочий температурный диапазон -40°C..+85°C
• Рабочее напряжение 5В

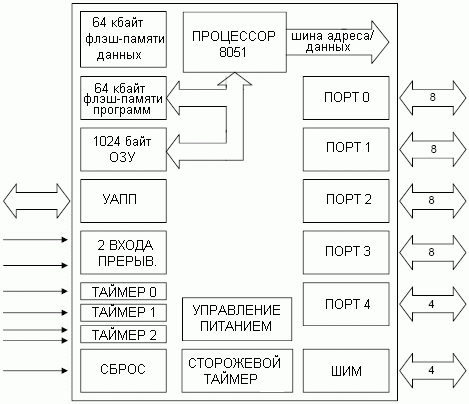

Структурная схема VRS51C1100:

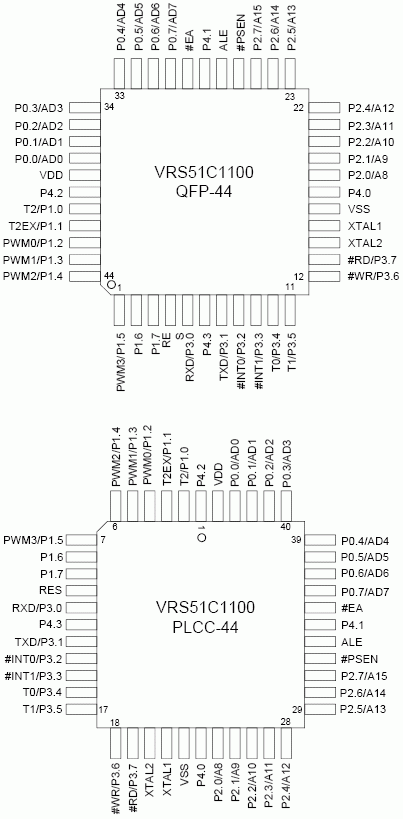

Расположение выводов VRS51C1100:

Общее описание:

Микроконтроллер VRS51C1100 выполнен на основе стандартной микроконтроллерной архитектуры 8051, совместим по расположению выводов с большинством микроконтроллеров 8051 и может выступать в качестве их замены.

VRS51C1000 идеален для применения в ряде приложений, где требуется большое количество памяти программ/данных, энергонезависимое хранение данных, возможность обновления программного обеспечения в составе готового устройства, а также разносторонний набор периферийных устройств. Он содержит 64 кбайт внутрисистемно-программируемой флэш-памяти программ, 64 кбайт флэш-памяти данных, 1 кбайт статического ОЗУ, 4 ШИМ-выхода, УАПП, три 16-разрядных таймера, сторожевой таймер и поддерживает экономичные режимы работы.

VRS51C1100 поставляется с прошивкой, которая позволяет внутрисистемно программировать флэш-память через последовательный порт УАПП (версия ISPVx). Обычное программирование флэш-памяти поддерживается программаторами Ramtron или сторонних производителей.

Микроконтроллер содержит пятый 4-разрядный порт ввода-вывода на месте неиспользуемых выводов стандартными микроконтроллерами 8051/52. Таким образом, общее число линий ввода-вывода достигает 36, при этом, сохраняется совместимость по расположению выводов со стандартными микроконтроллерами 8051/52. VRS51C1100 выпускается в корпусах PLCC-44, QFP-44, DIP-40 и рассчитан на работу в промышленном температурном диапазоне.
