FM24C04A
Энергонезависимое сегнетоэлектрическое ОЗУ (FRAM) емкостью 4 кбит с последовательным интерфейсом
Отличительные особенности:
- Сегнетоэлектрическое энергонезависимое ОЗУ емкостью 4 кбит
- Организация ячеек памяти 512 x 8
- Высокая износостойкость: 1012 циклов чтение/запись
- 10 летний срок хранения информации
- Запись без задержки (NoDelay™ )
- Продвинутая высоконадежная сегнетоэлектрическая технология
- Быстродействующий двухпроводной последовательный интерфейс
- Максимальная тактовая частота последовательной шины до 1 МГц
- Непосредственная аппаратная замена ЭППЗУ
- Малая потребляемая мощность
- Работа при питании 5В
- Активный ток - 150 мкА (100 кГц)
- Ток покоя - 10 мкА
- Соответствие промышленным стандартам
- Рабочая температура: -40° C … +85° C
- 8-выв. корпус SOIC

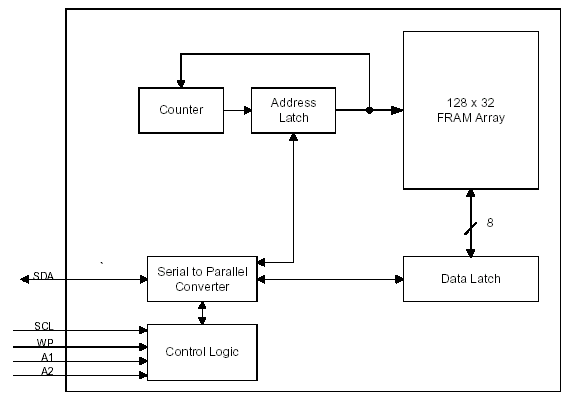

Структурная схема FM24C04A:
Расположение выводов FM24C04A:
Общее описание:
FM24C04A – энергонезависимая память емкостью 4 кбит, выполненная по сегнетоэлектрической технологии. Сегнетоэлектрическое оперативное запоминающее устройство или FRAM является энергонезависимым и выполняет операции чтения и записи подобно ОЗУ. Оно обеспечивает надежное хранение информации в течение 10 лет, при устранении проблем связанных со сложностью, ограниченным быстродействием записи и уровнем системной надежности ЭППЗУ и другой энергонезависимой памяти.
В отличие от ЭППЗУ FM24C04A выполняет операцию записи на скорости шины. При этом не возникает никаких задержек при записи. Данные записываются в массив памяти после успешной передачи в устройство. Следующий цикл шины может быть начат немедленно.
Данные возможности делают FM24C04А идеальным для приложений с энергонезависимым хранением информации, где требуется частая и быстрая запись данных. Примеры таких приложений простираются от накопителей данных, где время записи может быть критичным параметром, до промышленного управления, где задержки при записи в ЭППЗУ могут привести к потери информации. В совокупности данные преимущества позволяют записывать данные с большей частотой, не вызывая при этом неудобства в программировании.
Для пользователей ЭППЗУ, которые хотят перейти на данную технологию, FM24С04А предлагает возможность непосредственной аппаратной замены ЭППЗУ. FM24C04A выпускается в стандартном 8-выв. корпусе SOIC и использует стандартный 2-проводной интерфейс. Выполнение технических характеристик гарантируется для всего промышленного температурного диапазона: -40°C… +85°C.
Описание выводов:
Наимено-
вание
вывода |
Описание |
| A1, A2 |
Входы задания адреса устройства на последовательной шине |
| SDA |
Ввод/вывод последовательных данных/адреса |
| SCL |
Вход тактирования последовательной связи |
| WP |
Вход защиты от записи |
| VSS |
Общий |
| VDD |
Напряжение питания +5В |
Информация для заказа:
| Код заказа |
Корпус |
| FM24C04A-S |
8-выв.SOIC |
Документация:
| |
 |
98 Kb Engl Описание микросхемы FM24C04A |
|
