LPC2104, LPC2105, LPC2106
Однокристальные 32-разрядные микроконтроллеры со 128 кБ ISP/IAP программной Flash памяти и 64/32/16 кБ ОЗУ
Отличительные особенности:
- 16/32 битный ARM7TDMI-S микропроцессор.
- Встроенное 16/32/64 кБ статическое ОЗУ.
- Встроенная 128 кБ программная Flash память. 128 битный интерфейс/акселератор, способные работать в высокоскоростном режиме с тактовой частотой 60 МГц.
- Возможность программирования внутри системы (ISP) и внутри приложения (IAP) при помощи встроенной программы-загрузчика. Время программирования одной 512 байтной линии Flash памяти 1 мс. Стирание одного сектора или всей памяти за 400 мс.
- Векторный контроллер прерываний с перестраиваемыми приоритетами и адресами векторов прерывания.
- Интерфейс EmbeddedICE-RT активизации точек останова и точек просмотра. Подпрограмма обработки прерывания может продолжать выполняться, в то время как основной программный модуль отлаживается встроенной программой RealMonitor.
- Встроенный модуль Trace Macrocell позволяет отслеживать в реальном времени выполнение программы.
- Последовательные интерфейсы:
два UART (16C550)
высокоскоростной I2C (400 кбит/с)
SPI.
- Два 32-разрядных таймера (7 каналов захвата/сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.
- До тридцати двух линий портов ввода - вывода общего применения, совместимых с 5 В логикой, в миниатюрном 7х7 мм 48 контактном LQFP корпусе.
- Встроенная система ФАПЧ позволяет обеспечить максимальную частоту тактовых импульсов ЦП 60 МГц.
- Встроенный кварцевый генератор, имеющий рабочий частотный диапазон от 10 МГц до 25 МГц.
- Два режима пониженного потребления: холостой режим и дежурный режим.
- Возможность активизации микропроцессора сигналом внешнего прерывания.
- Индивидуальное включение/отключение периферийных модулей для оптимизации потребления.
- Работает от двух источников питания:
Диапазон рабочего напряжения центрального процессора от 1.65 В до 1.95 В (1.8 В ±8.3 %).
Диапазон источника питания портов ввода - вывода от 3.0 В до 3.6 В (3.3 В ±10 %) с возможностью работы с 5 В логикой.

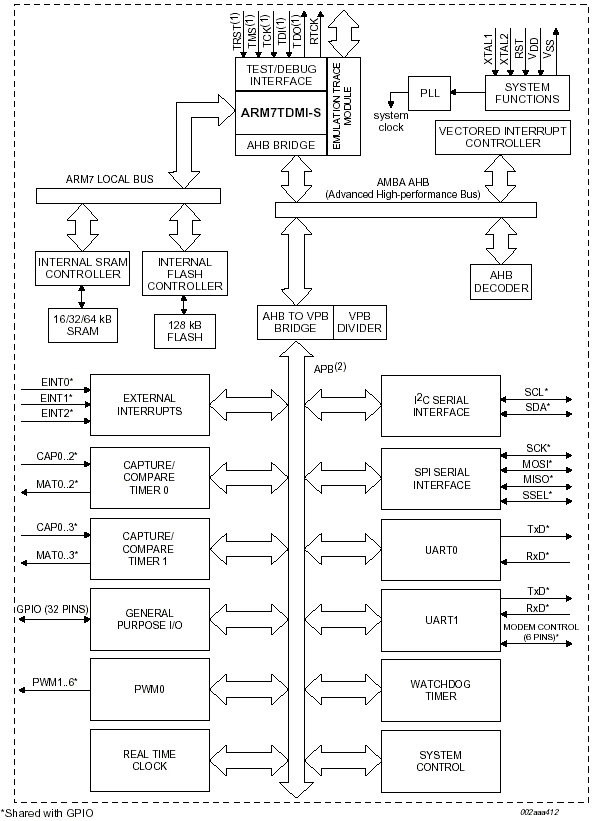

Структурная схема LPC2104/LPC2105/LPC2106:

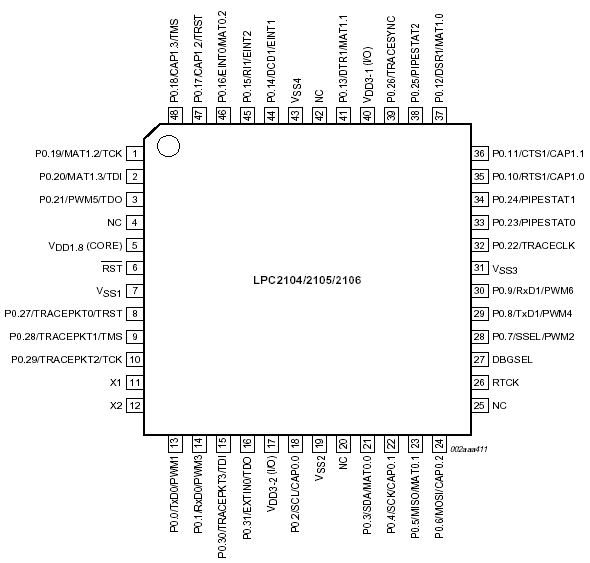

Расположение выводов LPC2104/LPC2105/LPC2106:
Общее описание:
Микропроцессоры LPC2104, LPC2105 и LPC2106 основаны на 16/32 битном ЦП ARM7TDMI-S, содержащем функцию эмуляции в реальном времени и поддержку отслеживания, а также 128 кБ высокоскоростную программную FLASH память. 128 битный интерфейс с памятью и уникальная архитектура акселератора позволяют выполнять 32 битный код на максимальной тактовой частоте. Для приложений, в которых размер кода является критическим параметром, существует 16- разрядный режим Thumb, который позволяет при небольших ухудшениях параметром снизить размер программы на 30 %.
Небольшие размеры и низкое потребление делают приборы идеальными для применения в устройствах, в которых миниатюрность является ключевым параметром, например системы управления доступом и удаленные платежные терминалы. Наличие нескольких последовательных коммуникационных интерфейсов и 64 кБ SRAM делают эти приборы идеальными для применения в сетевых шлюзах и преобразователях протоколов, программных модемах, устройствах распознавания речи и устройствах обработки графической информации. Различные 32 битные таймеры, ШИМ каналы и 32 линии GPIO делают эти приборы идеально подходящими для применения в оборудовании управления производственными процессами и в медицинском оборудовании.
Документация:
| |
 |
668 Kb Engl Описание микросхемы |
| |
|
1690 Kb Engl User Manual |
| |
 |
Rus Архитектура и система команд |
|
