LPC2212, LPC2214

16/32-разрядные ARM-микроконтроллеры с 128/256 кбайт внутрисистемно-программируемой флэш-памятью, 10-разр. АЦП и интерфейсом внешней памяти

Отличительные особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP144
• 16 кбайт встроенного статического ОЗУ и 128/256 кбайт встроенной флэш-памяти программ. 128-разр. интерфейс/ускоритель позволяет работу на частоте 60 МГц
• Внутрисистемное программирование (ISP) поддерживается встроенной программой программатора в загрузочном секторе. Программирование страницы из 512 байт требует 1 мс. Стирание одного сектора или всей памяти длится 400 мс.
• Встроенное программное ядро реально-временной эмуляции и трассировки позволяет отслеживать выполнение программы в реальном масштабе времени
• 10-разр. АЦП с 8 мультиплексированными входами и временем преобразования 2.44 мкс
• Два 32-разр. таймера (с 4 каналами захвата фронта и 4 каналами сравнения), блок ШИМ (6 выходов), часы реального времени и сторожевой таймер
• Несколько последовательных интерфейсов: два УАПП (16C550), высокоскоростной I²C (400 кбит/с) и два SPI.
• Векторизованный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов
• Конфигурируемый интерфейс внешней памяти с 4 банками, каждый из которых имеет размер 16 Мбит с разрядностью данных 8/16/32
• До 112 универсальных линий ввода-вывода (поддерживают 5В –ые уровни). До 9 линий внешних прерываний, чувствительных к фронтам или лог. уровням
• Максимальная частота 60 МГц генерируется встроенной программируемой схемой умножения частоты с ФАПЧ
• Встроенный генератор с рабочим диапазоном 1…30МГц
• Два режима снижения потребляемой мощности: холостой ход и выключение
• Возобновление нормальной работы процессора после перевода в экономичный режим внешним прерыванием
• Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности
• Двойное напряжение питание:
      - Рабочее напряжение ЦПУ 1.65…1.95В (1.8В±0.15В).
      - Диапазон напряжения питания ввода-вывода 3.0…3.6В (3.3±10%) с поддержкой 5В лог. уровней

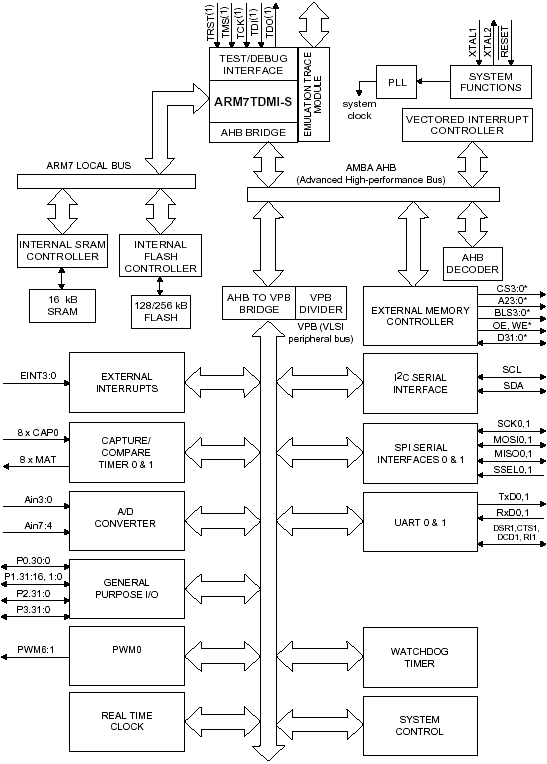

Структурная схема:

Общее описание:

LPC2212, LPC2214 – микроконтроллеры, выполненные на основе 16/32-разр. ЦПУ ARM7TDMI-STM со встроенной поддержкой реально-временной эмуляции и трассировки. Они также содержат 128/256 кбайт высокоскоростной флэш-памяти. 128-разр. интерфейс памяти и уникальная архитектура ускорителя обеспечивают выполнение 32-разр. кода при максимальном быстродействии. Для приложений, критичных к объему кода программы, альтернативный 16-разр. режим Thumb позволяет на 30% уменьшить размер кода при минимальном ухудшении производительности.

Интегрирование в 144-выв. корпусе малой потребляемой мощности, различных 32-разр. таймеров, 8-канального 10-разр. АЦП, каналов ШИМ и до 9 входов внешних прерываний делает данные микроконтроллеры удобными для применения в промышленной электронике, медицинских системах, устройствах управления доступом и оборудовании торговых залов. Количество доступных линий ввода-вывода составляет от 76 (при использовании внешней памяти) до 112. Наличие дополнительных последовательных интерфейсов делает привлекательным применение данных микроконтроллеров в коммуникационных шлюзах, преобразователях протоколов, софт-модемах, а также в других приложениях.

Информация для заказа:

Документация:

183 Kb Engl Описание микросхемы
