LPC2210, LPC2220

16/32-разрядный ARM-микроконтроллер с 10-разр. АЦП и интерфейсом внешней памяти

Отличительные особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP144
• 16 кбайт встроенного статического ОЗУ
• Последовательный загрузчик, использующий УАПП0, позволяет выполнить внутрисистемное программирование
• Встроенное программное ядро реально-временной эмуляции и трассировки позволяет отслеживать выполнение программы в реальном масштабе времени
• Несколько последовательных интерфейсов: два УАПП (16C550), высокоскоростной I²C (400 кбит/с) и два SPI.
• 10-разр. АЦП с 8 мультиплексированными входами и временем преобразования 2.44 мкс
• Два 32-разр. таймера (с 4 каналами захвата фронта и 4 каналами сравнения), блок ШИМ (6 выходов), часы реального времени и сторожевой таймер
• Векторизованный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов
• Конфигурируемый интерфейс внешней памяти с 4 банками, каждый из которых имеет размер 16 Мбит с разрядностью данных 8/16/32
• До 76 универсальных линий ввода-вывода (поддерживают 5В –ые уровни). До 9 линий внешних прерываний, чувствительных к фронтам или лог. уровням
• Максимальная частота 60 МГц генерируется встроенной программируемой схемой умножения частоты с ФАПЧ
• Встроенный генератор с рабочим диапазоном 1…30МГц
• Два режима снижения потребляемой мощности: холостой ход и выключение
• Возобновление нормальной работы процессора после перевода в экономичный режим внешним прерыванием
• Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности
• Двойное напряжение питание:
      - Рабочее напряжение ЦПУ 1.65…1.95В (1.8В±0.15В).
      - Диапазон напряжения питания ввода-вывода 3.0…3.6В (3.3±10%) с поддержкой 5В лог. уровней

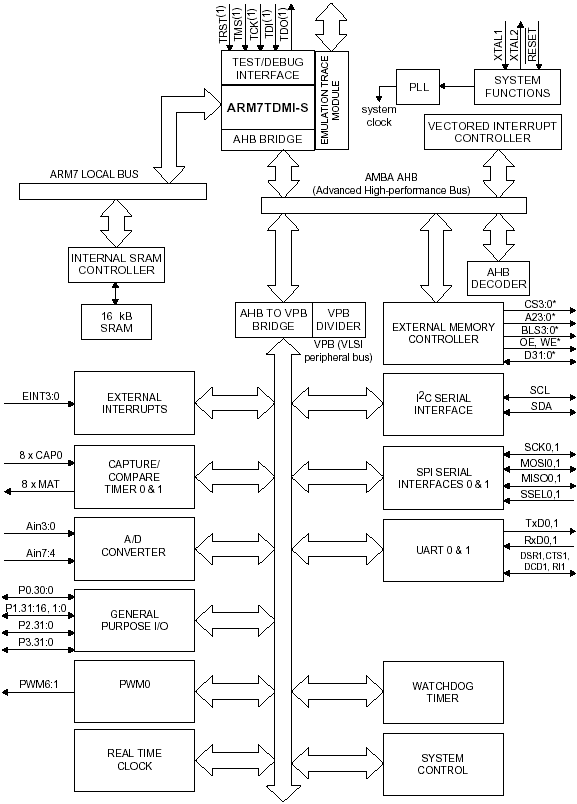

Структурная схема:

Расположение выводов в корпусе LQFP144:

Расположение выводов в корпусе TFBGA144:

Общее описание:

Микроконтроллеры LPC2210/2220 выполнены на основе 16/32-разр. ЦПУ ARM7TDMI-S с поддержкой реально-временной эмуляции и трассировки. Для приложений, критичных к размеру кода, альтернативный 16-разр. режим Thumb позволяет снизить размеры кода на 30 % при минимальном ухудшении быстродействия.

Микроконтроллеры выпускаются в 144-выв. корпусе, характеризуются малым энергопотреблением, содержат несколько 32-разр. таймеров, 8-канальный 10-разр. АЦП, каналы ШИМ и до 9 внешних входов прерываний, что делает их привлекательными для применения в промышленном управлении, медицинских системах, управлении доступом и торгово-кассовом оборудовании. В зависимости от шинной конфигурации LPC2210/2220 может обеспечить до 76 линий ввода-вывода общего назначения. Наличие большого числа последовательных интерфейсов делает применение данного микроконтроллера привлекательным в коммуникационных шлюзах, преобразователях протоколов и встраиваемых софт-модемах, а также во многих других приложениях.
