LPC2131, LPC2132, LPC2134, LPC2136, LPC2138

Однокристальные 16/32-разр. микроконтроллеры с внутрисистемно-программируемой флэш-памятью размером 32/64/128/256/512 кбайт, а также 10-разр. АЦП и ЦАП

Отличительные особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в миниатюрном корпусе LQFP64.
• Встроенные статическое ОЗУ 8/16/32 кбайт и флэш-память 32/64/128/256/512 кбайт.
• 128-разр. интерфейс/ускоритель допускает работу на частоте 60 МГц.
• Внутрисистемно/внутриприкладное программирование (ISP/IAP) с помощью встроенного программного обеспечения в загрузочном секторе.
• Стирание одного сектора или всей флэш-памяти за 400 мс, программирование 256 байт за 1 мс.
• Встроенные интерфейсы для реально-временной эмуляции и трассировки со встроенным программным обеспечением RealMonitor и высоко быстродействующим выполнением трассируемых инструкций.
• Один (LPC2131/32) или два (LPC2134/36/38) 8-канальных 10-разр. АЦП с общим количеством аналоговых входов до 16 и временем преобразования 2,44 мкс/канал.
• Один 10-разр. ЦАП организует аналоговый регулируемый выход (LPC2132/34/36/38).
• Два 32-разр. таймеров-счетчиков внешних событий (с четырьмя каналами захвата и четырьмя каналами сравнения в каждом таймере), блок ШИМ (шесть выходов) и сторожевой таймер.
• Маломощные часы реального времени с отдельным питанием и входом синхронизации 32 кГц.
• Несколько последовательных интерфейсов, в т.ч. два УАПП (16C550), две быстродействующих шины I2C (400 кбит/с), SPI и SSP с буферизацией и переменной длиной данных.
• Векторизованный контроллер прерываний с конфигурируемыми приоритетами векторных адресов.
• Восприятие уровней напряжения до 4,75В на всех линиях ввода-вывода в корпусе LQFP64.
• До 9 внешних каналов прерывания с настраиваемой чувствительностью к фронтам или уровням.
• Максимальная тактовая частота ЦПУ 60 МГц генерируется программируемой схемой синтезатора частоты с ФАПЧ (время установления 100мкс).
• Встроенный генератор работает с внешним кварцевым резонатором в диапазоне от 1 МГц до 30 МГц, а с внешним генератором до 50 МГц.
• Экономичные режимы работы, в т.ч. холостой ход (Idle) и снижение мощности (Power-down).
• Раздельное включение/отключение периферийных функций, в т.ч. их синхронизация, для оптимизации энергопотребления.
• Возобновление работы в режиме снижения мощности (Power-down) по внешнему прерыванию или сигналу детектора снижения питания (BOD).
• Один источник питания
• Встроенные схемы сброса при подаче питания и детектора снижения питания:

  - Рабочее напряжение ЦПУ составляет 3.0…3.6В (3.3В ± 10 %) с совместимостью с 5В-ыми уровнями на линиях ввода-вывода.

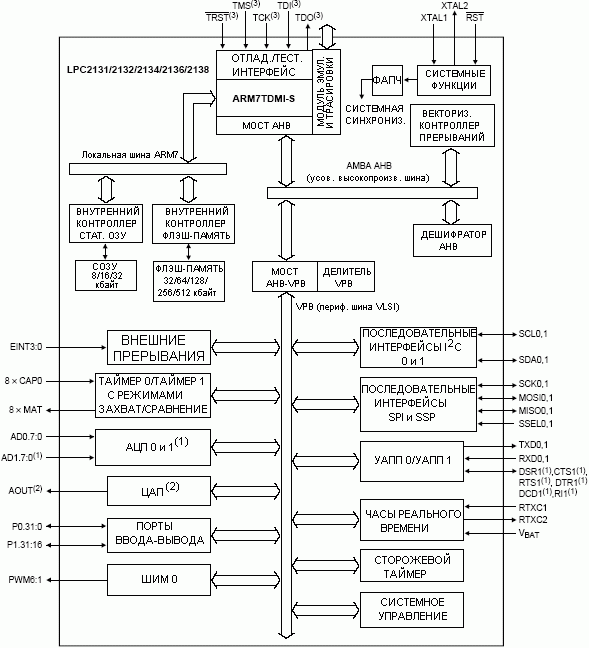

Структурная схема:

Прим.

1. Только для LPC2134/2136/2138.
2. Только для LPC2132/2134/2136/2138.
3. Совмещены с линиями ввода-вывода.

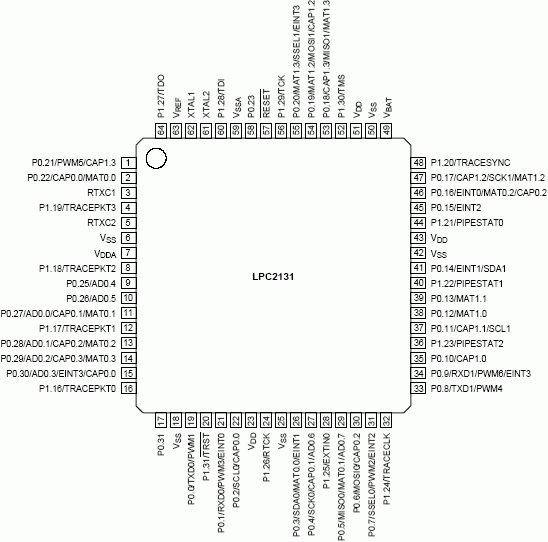

Расположение выводов LPC2131:

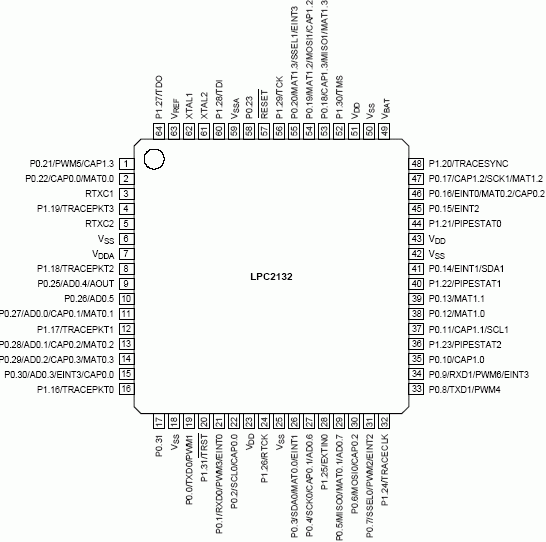

Расположение выводов LPC2132:

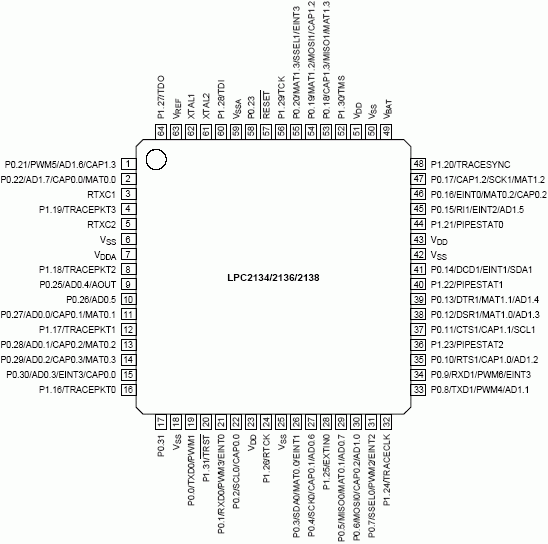

Расположение выводов LPC2134/ LPC2136/ LPC2138:

Общее описание:

LPC2131/2132/2134/2136/2138 - микроконтроллеры, выполненные на основе 32/16-разр. ЦПУ ARM7TDMI-S со встроенным блоком реально-временной эмуляции/трассировки и флэш-памятью размером 32/64//128/256/512 кбайт. 128-разр. интерфейс памяти и уникальная архитектура ускорителя позволяют выполнять 32-разр. код на максимальной тактовой частоте. Для приложений, критичных к размеру кода, реализован альтернативный 16-разр. режим Thumb, в котором размер кода уменьшается более чем на 30% при минимальном ухудшении производительности.

За счет компактности размеров и малой потребляемой мощности данные микроконтроллеры идеальны для приложений, где миниатюрность является ключевым требованием, например, системы управления доступом и оборудование торговых терминалов. Широкий диапазон последовательных интерфейсов и встроенное статическое ОЗУ размером 8/16/32 кбайт делают привлекательными данные микроконтроллеры для построения коммуникационных шлюзов, преобразователей протоколов, программных модемов и устройств распознавания голоса, за счет высокой производительности и возможности организации буфера большого размера. Различные 32-разр. таймеры, один или два 10-разр. 8-канальных АЦП, 10-разр. ЦАП, каналы ШИМ и 47 линий ввода-вывода общего назначения, где 9 линий могут конфигурироваться на генерацию прерываний с чувствительностью к уровню или фронту, делают данные микроконтроллеры идеальными для применения в системах промышленного управления и медицинской электронике.
