LPC2114, LPC2124

Однокристальные 16/32-битные микроконтроллеры с 128/256 Кбайт флэш-памяти с внутрисхемным/внутрипрограммным программированием; 10-битный АЦП

Отличительные особенности:

• 16/32-битный микроконтроллер на базе ядра ARM7TDMI-S в миниатюрном корпусе LQFP-64
• Встроенное статическое ОЗУ на 16 Кбайт
• Встроенная программная флэш-память объемом 128 Кбайт (LPC2114) или 256 Кбайт (LPC2124). 128-разрядный интерфейс/акселератор позволяет работать на частоте 60 МГц
• Внутрисхемное и внутрипрограммное программирование через загрузчик в самом контроллере. Программирование флэш-памяти занимает 1 мс на линейку из 512 байт. Стирание одного сектора или всей памяти занимает 400 мс
• Встроенный интерфейс ICE-RT позволяет реализовать точки останова и ожидания. Подпрограммы обработки прерываний могут продолжать выполнение, пока основная программа находится в отладке через имеющуюся в микроконтроллере программу RealMonitor
• Встроенная технология Trace Macrocell позволяет без задержек выполнять скоростную трассировку выполнения команд.
• 4-канальный 10-битный АЦП со временем преобразования 2,4 мкс
• Два 32-битных таймера (с 4-мя каналами фиксации и 4-мя сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.
• Несколько последовательных интерфейсов – 2 USART (16C550), быстрый I²C (400 кбит/сек) и два SPI™.
• Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ
• Векторный контроллер прерываний с конфигурируемым приоритетом и адресами векторов
• До 46 устойчивых к напряжению 5 В входов/выходов общего назначения. Из них 9 выводов могут выть входами прерывания по фронту или по уровню.
• Встроенный кварцевый генератор с рабочим диапазоном от 10 до 25 МГц
• Два экономичных режима – ждущий и спящий
• Вывод процессора из спящего режима внешним прерыванием
• Индивидуальное включение/выключение периферийных цепей с целью оптимизации энергопотребления
• Двойное питание микроконтроллера:
      Питание ядра микропроцессора от 1,65 В до 1,95 В (1,8 ± 0,15 В)
      Питание периферии от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В.

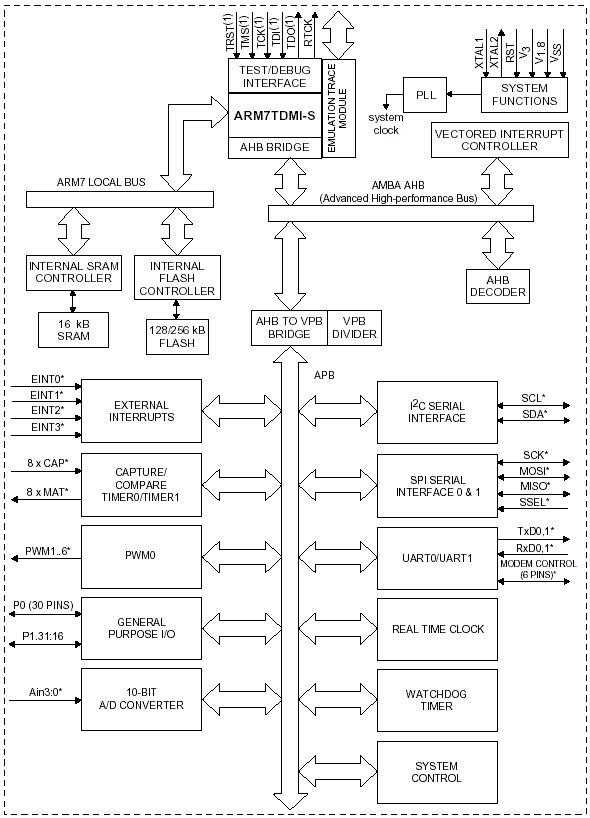

Структурная схема LPC2114/ LPC2124:

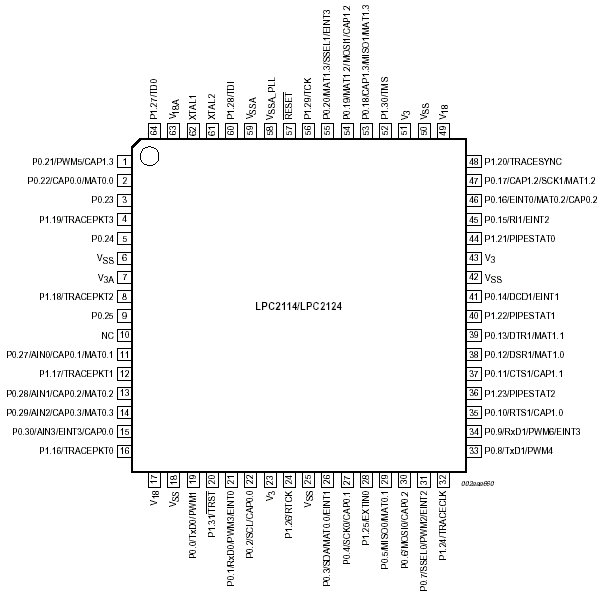

Расположение выводов LPC2114/ LPC2124:

Общее описание:

Микроконтроллеры LPC2114/ LPC2124 основаны на ядре ARM7TDMI-S с эмуляцией режима реального времени и встроенной поддержкой трассировки, с быстродействующей программной флэш-памятью объемом 128 (LPC2114) или 256 Кбайт (LPC2124). 128-разрядный интерфейс памяти и уникальное построение акселератора позволяет выполнять 32-битные команды на максимальной тактовой частоте. Для приложений, где важен минимальный объем кода, имеется 16-битный режим работы, позволяющий уменьшить объем кода более чем на 30% с минимальными потерями в производительности.

Имея компактный 64-выводный корпус, малое энергопотребление, 32 различных таймера, 4-канальный 10-битный АЦП, каналы ШИМ и 46 выводов общего назначения с 9 внешними прерываниями, эти микроконтроллеры как нельзя лучше подходят для систем управления производственными процессами, медицинской аппаратурой, системами ограничения доступа и автоматическими торговыми точками. Большое количество последовательных интерфейсов делает микроконтроллеры удобными для применения в различных информационных шлюзах, конвертерах протоколов, встроенных софт-модемах, а также в прочих устройствах самого различного назначения.

Документация:

		751kB Engl Полное описание микросхем LPC2114/LPC2124 фирмы Philips
		1690 Kb Engl User Manual
		Rus Архитектура и система команд
