LM26
термостат с точностью ±3°С
Отличительные особенности:
- Интегрированный компаратор с программируемым гистерезисом (2°C или 10°C)
- Не требуются компоненты обвязки
- Цифровой выход с открытым стоком или двухтактный push-pull выход; поддержка CMOS логических уровней
- Встроенный температурный датчик с выходом VTEMP
- Интегрированный источник опорного напряжения и ЦАП для установки пороговой температуры
- 5-выводной SOT-23 корпус
- Отличные шумовые характеристики
Области применения:
- Термоуправление в микропроцессорных устройствах
- Портативные системы с питанием от батарей
- Системы управления вентиляторами
- Промышленные системы управления процессами
- Удалённое измерение температур
- Электронные системы защиты
Типовая схема включения LM26:
Расположение выводов LM26:
Описание:
LM26 - прецизионный маломощный термостат с интегрированным источником опорного напряжения, цифроаналоговым преобразователем, температурным датчиком и компаратором. Выпускается в исполнениях с различными фиксированными заводскими порогами срабатывания. Порог срабатывания может быть предустановлен на любом уровне в диапазоне температур от -55°C до +110°C с шагом в 1°C. В LM26 один цифровой выход (OS/OS#/US/US#), один цифровой вход (HYST) и один аналоговый выход (VTEMP). Цифровой выход может быть предустановлен как двухтактный (push-pull) выход или как выход с открытым стоком. Кроме того, фабрично он может быть установлен как прямой выход или как инверсный и индицировать либо о превышении температуры (OS или OS#), либо о её падении (US или US#). В случае индикации о превышении температуры (OS#) выдаётся сигнал низкого уровня, если температура выше пороговой TOS и сигнал высокого уровня, если температура ниже пороговой (TOS-THYST). Аналогично, в случае индикации о падении температуры (US) выдаётся сигнал высокого уровня, если температура ниже пороговой TUS и низкого, если выше пороговой (TUS+THYST). Значение гистерезиса может быть установлено при помощи вывода HYST равным 2°C или 10°C. На аналоговом выходе VTEMP устанавливается напряжение пропорциональное температуре изменяющееся линейно с зависимостью -10.82 мВ/°C.
Виды исполнений LM26 вы найдёте в информации для заказа. За информацией о минимальном количестве компонентов с другими характеристиками обращайтесь к дистрибьюторам или торговым представителям NSC. На данный момент LM26 доступен в 5-выводном SOT-23 корпусе.
Оценочный комплект LM26
- Оценочная плата
- Руководство по пользованию
- Документация
- Руководство по выбору температурных датчиков
Оценочный комплект предназначен для быстрого подключения и оценки работы термостата с заводскими предустановками LM26CIM5-XPA. Порог срабатывания термостата установлен на уровне +105°C (для LM26XPA) и +85°C (для LM26TPA) с точностью ±3°C. При помощи перемычки J2 можно соединить вывод HYST термостата с цепью GND тем самым установить гистерезис в 10°C. Плата предоставляется без джампера, таким образом, вывод HYST подтянут к цепи VCC, и гистерезис составляет 2°C. Питание прибора осуществляется напряжением от 2,7В до 5,5В. J1 позволяет легко подключать другие цепи к выводам LM26.

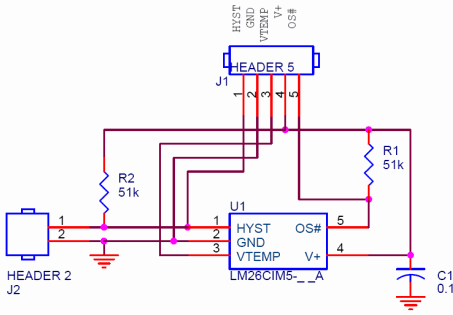

Схема оценочной платы:
Документация:
| |
 |
601 Kb Engl Описание микросхемы |
|
