LM95231

Контроллер TruTherm™ удаленных прецизионных диодных датчиков температуры с интерфейсом SMBus

Особенности:

• Точно контролирует температуру кристалла удаленной микросхемы или диодного перехода
• Использует технологию TruTherm точного измерения температуры "термодиода"
• Входной каскад термодиода с аналоговой фильтрацией
• Цифровая фильтрация термодиода
• Выбор нелинейности термодиода Pentium 4 (90 нм) или 2N3904
• Определение повреждения удаленного диода
• Встроенный контроль температуры
• Удаленное считывание температуры без цифровой фильтрации:

  - разрешающая способность 0.125 °C

  - программируемое разрешение 10-разр. + знак или 11 разр. без знака

  - 11-разр. для измерения температуры в диапазоне свыше 127 °C

• Удаленное считывание температуры с цифровой фильтрацией:

  - Разрешающая способность 0.03125 °C с фильтрацией

  - Режимы преобразования: 12 разр. + знак или 13 разр. без знака

  - 13-разр. для представления температуры 127 °C

• Локальное считывание температуры:

  - Разрешающая способность 0.25 °C

  - 9 разр. + знак

• Поддержка регистра состояния
• Программируемая частота преобразования позволяет пользователю оптимизировать энергопотребление
• Режим выключения с однократным преобразованием
• SMBus 2.0-совместимый интерфейс с поддержкой TIMEOUT
• 8-выв. корпус MSOP

Основные технические характеристики:

• Погрешность при удаленном контроле температуры:

  - не хуже ±0.75°C в диапазоне Tокр.ср.=30°C…+50°C, Tдиода=45°C…85°C

  - не хуже ±2.00°C в диапазоне Tокр.ср.=0°C…+85°C, Tдиода=25°C…140°C

• Погрешность при локальном контроле температуры

  - не хуже ±3.0 °C в диапазоне 0°C…85°C

• Напряжение питания 3.0…3.6 В
• Потребляемый ток 2 мА (типичное значение)

Области применения:

• Управление тепловыми режимами процессорными/компьютерными системами (например, портативные, настольные ПК, рабочие станции и серверы)
• Электронное испытательное оборудование
• Офисная электроника

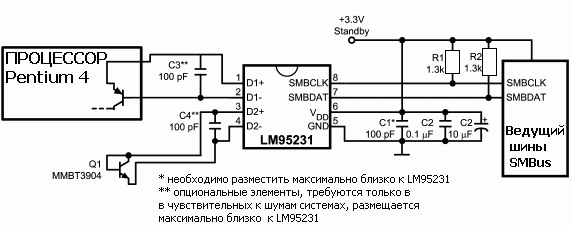

Типовая схема включения:

Расположение выводов:

Общее описание:

LM95231 - прецизионный двуканальный диодный датчик температуры (RDTS), который выполнен по технологии TruTherm компании National. 2-пров. последовательный интерфейс, интегрированный в LM95231, совместим с SMBus 2.0. LM95231 может контролировать три температурные зоны: температуру собственного кристалла, а также двух транзисторов, включенных по диодной схеме. LM95231 содержит схему цифровой фильтрации, а также входной каскад, выполняющий аналоговую фильтрацию и поддержку технологии TruTherm по снижению неидеальности разных процессоров. В качестве транзисторов в диодном включении могут использоваться "термодиоды", как, например, в процессорах Intel и AMD или просто транзистор, например, MMBT3904, включенный по диодной схеме. Технология TruTherm позволяет точно контролировать "термодиод", используемый в технологии 90 нм и менее. LM95231 поддерживает нелинейные характеристики термодиодов процессора Pentium® 4 (технология 90 нм) или 2N3904.

Формат разрешающей способности LM95231 для удаленного считывания температуры может программироваться как 11 разрядов со знаком или без знака при отключенной цифровой фильтрации. Если цифровая фильтрация включена, то разрешение увеличивается до 13 разрядов со знаком или без знака. В режиме преобразования без знака LM95231 охватывает диапазон удаленного считывания температуры свыше 127°C. Для локальной температуры реализована разрешающая способность 9 разрядов + знак.
