LM4962

УМЗЧ, предназначенный для работы в керамическом громкоговорителе

Основные характеристики:

• Подавление акустических щелчков при включении/выключении
• Низкий ток потребления в дежурном режиме
• Низкий ток покоя
• Размах напряжения при работе на моно BTL нагрузку, имеющую эквивалентное сопротивление 2 мкФ + 9.4 Ом, при THD+N 1 % на частоте 1 кГц 12.6 В
• Защита от перегрузки по току
• Защита от перегрузки по напряжению
• Постоянный единичный коэффициент усиления
• Возможность задания коэффициента усиления при помощи внешних элементов
• Имеет функцию переключения диапазона
• Ключ подавления тока утечки (SW-LEAK)
• Функция плавного запуска
• Компактный 2x2.5 мм micro SMD корпус

Области применения:

• Интеллектуальные телефоны
• Мобильные телефоны и мультимедийные терминалы
• PDA, Интернет устройства и портативные электронные игры
• Цифровые камеры и магнитофоны

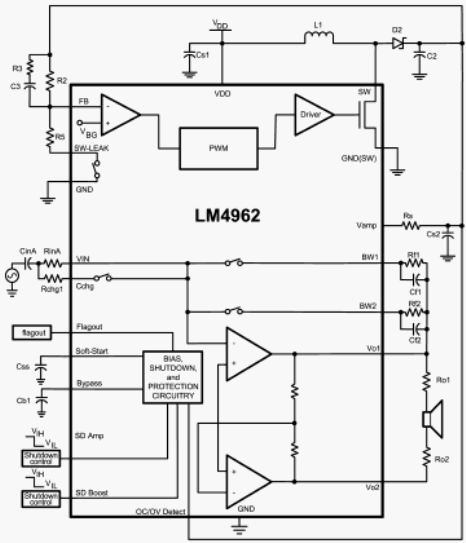

Структурная схема LM4962:

Расположение выводов:

Общее описание:

LM4962 - УМЗЧ, предназначенный для работы на керамические громкоговорители в сотовых телефонах, интеллектуальных телефонах, PDA и других портативных устройствах. При работе от 3.2 В питания на BTL нагрузке прибор обеспечивает размах выходного сигнала 15 В при THD+N менее 1%. LM4962 имеет дежурный режим, потребление в котором очень мало, функцию отключения при перегреве, схему защиты от перегрузки по току (ОСР) и схему защиты от перегрузки по напряжению (OVP).

УМЗЧ семейства Boomer разработаны с целью обеспечения высокой выходной мощности при минимальном количестве внешних элементов. LM4962 не требуются конденсатор запуска или демпфирующие цепи.

LM4962 имеет функцию переключения диапазонов, которая позволяет использовать один УМЗЧ и при работе на наушник и при работе в режиме формирования вызывного сигнала или разговора по громкой связи.

LM4962 имеет схему подавления акустических щелчков при включении/выключении. Кроме того, встроенный повышающий преобразователь имеет функцию плавного запуска.

LM4962 имеет постоянный единичный коэффициент усиления, при этом коэффициент усиления в полосе может быть изменен при помощи внешних резисторов.

Документация:

1300 Kb Engl. Полное описание микросхемы
