LM4935

Аудио подсистема со стерео УЗЧ для наушников и высококачественным моно усилителем для динамика, а также многоцелевым АЦП

Особенности:

• 18- битный стерео ЦАП
• 16- битный моно АЦП
• 12- битный многоцелевой SAR АЦП с четырьмя входами
• Проигрывание стерео аудио потоков с частотой дискретизации от 8 до 48 кГц
• Запись моно аудио потоков с частотой дискретизации от 8 до 48 кГц
• Частота дискретизации всех 4 каналов SAR АЦП от 1 Гц до 13.888 кГц
• Двунаправленный PCM/I2S совместимый аудио интерфейс
• Сигма-дельта ФАПЧ, позволяющая работать с любой частотой синхронизации при любой частоте синхроимпульсов
• Низкое потребление при работе от 12 МГц синхроимпульсов
• Чтение - запись через I2C или SPI совместимый интерфейс управления
• 33 мВт (при напряжении питания 3.3 В) усилитель наушников
• Работа на открытую или закрытую нагрузку
• Автоматическое обнаружение подключения наушников и микрофона
• Возможность работы с одним или двумя внешними или внутренними микрофонами
• Автоматическая регулировка усиления в тракте обработки сигнала микрофона
• Высокоэффективный BTL усилитель, обеспечивающий на 8 Ом нагрузку при 3.3 В напряжении питания выходную мощность 600 мВт
• Усилитель наушников, обеспечивающий при 3.3 В напряжении питания выходную мощность 115 мВт
• Дифференциальные аудио вход и выход для подключения внешнего модуля сотовой связи
• Вспомогательный дифференциальный моно выход
• Вспомогательные стерео входы
• Дифференциальный вход для подключения внутреннего микрофона
• Гибкая система маршрутизации аудио сигналов
• 32 шаговая регулировка громкости смешанного сигнала (шаг регулировки 1.5 дБ)
• 16 шаговая регулировка громкости микрофонного сигнала (шаг регулировки 2 дБ)
• Программируемый коэффициент подавления местного эффекта с шагом регулировки 3 дБ
• Регулировка громкости при помощи постоянного напряжения
• Два конфигурируемых GPIO порта
• Программируемое напряжение переключения SAR каналов
• Многофункциональный выход сигнала IRQ
• Режим пониженного потребления
• 49 контактный 4x4 мм миниатюрный корпус

Области применения:

• Интеллектуальные телефоны
• Мобильные телефоны и мультимедийные терминалы
• PDA, устройства для работы в Internet и переносные игровые системы
• Переносные DVD/CD/AAC/MP3 плееры
• Цифровые фото/видеокамеры

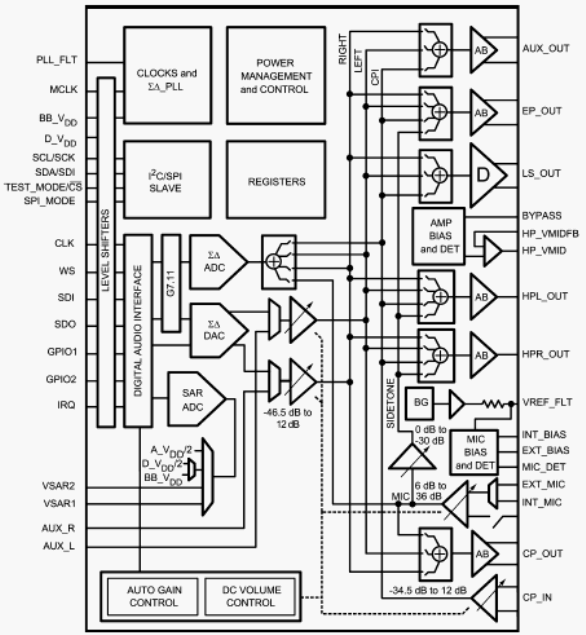

Струтурная схема LM4935:

Расположение выводов LM4935:

Общее описание:

LM4935 - интегрированная аудио подсистема, которая содержит функциональные модули обработки цифровых и аналоговых аудио сигналов. LM4935 содержит высококачественный стерео ЦАП, моно АЦП, многоцелевой SAR АЦП, стерео усилитель наушников, способный работать на открытую или закрытую нагрузку, моно усилитель наушника и высокоэффективный моно усилитель динамика. Прибор предназначен для использования в мобильных телефонах и других переносных устройствах.

LM4935 имеет двунаправленный I2S последовательный интерфейс для передачи аудио сигналов и I2C или SPI совместимый интерфейс для управления. Стерео ЦАП при подаче на вход 48 кГц на 18 битного цифрового сигнала обеспечивает С/Ш 88 дБ. В SE режиме усилитель наушников при работе на 32 Ом несимметричную нагрузку при СКЗ выходной мощности 33 мВт и 3.3 В напряжении питания обеспечивает THD+N менее 1 %. Моно усилитель наушника при работе на 32 Ом нагрузку при СКЗ выходной мощности 115 мВт и напряжении питания 3.3 В обеспечивает THD+N менее 1 5%. При работе на 8 ом нагрузку моно усилитель динамика обеспечивает искажения менее 1 %, обеспечивая при 3.3 В напряжении питания выходную мощность 600 мВт, а при 5 В напряжении питания - выходную мощность до 1.3 Вт. Также LM4935 содержит SAR АЦП общего назначения, который может использоваться для контроля напряжения питания или температуры системы. Также он может использоваться при реализации аналогового управления громкостью или для регистрации событий, которые должны сформировать прерывание.

LM4935 позволяет снизить потребление, загрузку управляющего микроконтроллера и время разработки. УЗЧ семейства Boomer были разработаны специально для обеспечения возможности формирования высококачественного сигнала при минимальном количестве внешних элементов. Он идеально подходит для использования в сотовых телефонах и других низковольтных низкопотребляющих недорогих устройствах.

Документация:

4890 Kb Engl Полное описание микросхемы LM4935
