DS1216
Панелька для подключения ОЗУ с часами реального времени DS1216B/C/D/H
Панелька для подключения ПЗУ с часами реального времени DS1216E/F
Отличительные особенности:
- Счет времени в сотых секунды, секундах, минутах, часах, днях, датах месяца и годах
- Добавляет стандартным КМОП статическим ОЗУ с организацией памяти от 2к х 8 до 512к х 8 функцию энергонезависимого хранения данных
- Встроенный литиевый источник энергии обеспечивает работу часов и сохранность данных в ОЗУ без основного питания
- Функционирование часов на зависит от работы ОЗУ
- По месяцу и году определяется количество дней в каждом месяце с учетом высокосности года до 2100г.
- Литиевый источник энергии электрически первоначально отключен , что позволяет сохранить заряд до начала эксплуатации
- Доказана газонепроницаемость контактов разъема
- Допустимый разброс питания ±10%
- Рабочий температурный диапазон : 0°C до +70°C
- Точность хода часов не хуже ±1 мин./мес. при температуре +25 °C
Информация для заказа:
| Обозн. | ОЗУ/ПЗУ | Емкость ОЗУ | Необходимость изменения печатной платы для изменения емкости памяти |
| DS1216B | ОЗУ | 16к/64к | Нет/Да |
| DS1216C | ОЗУ | 64к/256к | Нет |
| DS1216D | ОЗУ | 256к/1М | Нет/Да |
| DS1216E | ПЗУ | 64к/256к | Нет |
| DS1216F | ПЗУ | 64к/256к/1М | Нет |
| DS1216H | ОЗУ | 1М/4М | Нет |
Описание выводов:
| RST | Сброс |
| DQ0 | Шина данных 0 [ОЗУ] |
| A2 | Разряд 2 шины адреса (Чтение/Запись [ПЗУ]) |
| A0 | Разряд 0 шины адреса(Ввод данных [ПЗУ]) |
| GND | Общий |
| CE | Выбор микросхемы |
| OE | Чтение |
| WE | Запись |
| VСС | Подключение VCC для 28-/32-выводного ОЗУ |
| VCCB | Подключение VCC для 24-выводного ОЗУ |
| VCCD | Подключение VCC для 28-Выводного ОЗУ |

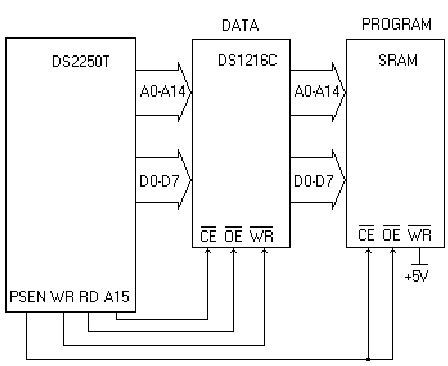

Структурная схема DS1216:

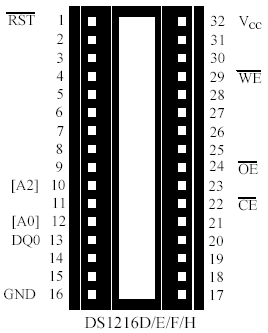

Расположение выводов DS1216:
Общее описание: DS1216 – это DIP панелька шириной 600 милидюймов со встроенными часами реального времени, контроллером энергонезависимого ОЗУ и литиевым источником энергии. Панелька обеспечивает возможность подключения памяти емкостью от 2кБ до 512кБ и количеством выводов от 26 до 32. Когда в панельку вставлено КМОП статическое ОЗУ, то решается проблема энергонезависимого хранения данных и работы часов от одного энергетического источника. При подключении ПЗУ литиевый источник используется только для поддержания работы часов. Ключевая особенность данного устройства заключается в независимости функций часов от работы ОЗУ. Устройство контролирует уровень VCC. Когда он выходит за допустимые пределы автоматически подключается литиевый источник энергии и срабатывает защита от записи в ОЗУ. Данное устройство не требует изменения печатной платы или дополнительного места, если на плате имеется ОЗУ или ПЗУ, а устанавливается как промежуточное звено между памятью и печатной платой. Устройство использует выводы VCC, разряд 0 шины данных, CE , OE и WE для управления ОЗУ и часами. Остальные выводы проходят транзитно. Устройство обеспечивает хронометрирование в сотых секунды, секундах, минутах, часах, днях, дате, месяце и годе. Даты последних дней месяцев определяются автоматически, в т.ч. в высокосном году. Часы функционируют в 24 или 12 часовом режимах с индикацией АМ (до полудня)/ РМ (после полудня) в последнем режиме.
Документация:
| |
 |
335 Kb Engl Описание микросхемы DS1216 |
|
