DS3045W

Однокристальная 3.3 В 1 МБ энергонезависимая SRAM память со встроенными RTC

Отличительные особенности:

• Однокристальный переустанавливаемые 27x27 мм BGA корпус
• Встроенный литий-марганцевый аккумулятор и зарядное устройство
• Встроенные часы реального времени
• Безусловная защита RTC и SRAM при выходе VCC за допустимые пределы
• Автоматическое переключение на работу от встроенной батареи питания при отключении основного напряжения питания VCC
• Выход RESET может использоваться в качестве супервизора напряжения питания для центрального процессора
• Выход INTERRUPT может использоваться в качестве сторожевого таймера ЦП
• Индустриальный рабочий температурный диапазон (от -40°C до +85°C)
• Признан UL

Области применения:

• Системы сбора и накопления данных
• Пожарные сигнализации
• Электронные игры
• Промышленные контроллеры
• PLC
• POS терминалы
• RAID системы и серверы
• Маршрутизаторы/коммутаторы

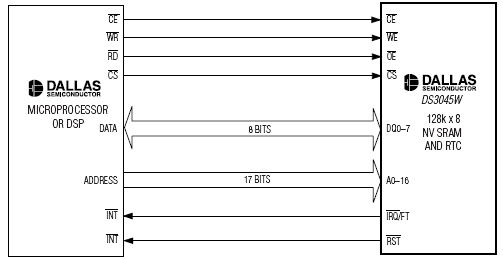

Типовая схема включения:

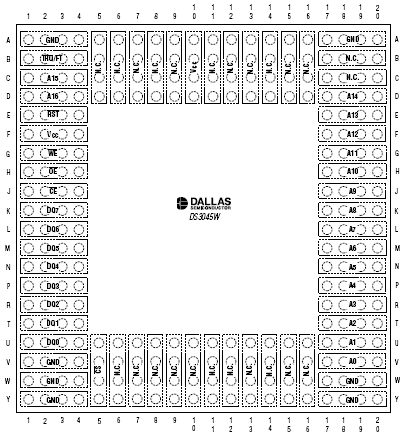

Расположение выводов:

Общее описание:

DS3045W состоит из статического ОЗУ, контроллера энергонезависимости, Y2K- совместимых часов реального времени (RTC) и встроенного перезаряжающегося литий-марганцевого аккумулятора. Эти компоненты упакованы в 256 контактный BGA корпус для поверхностного монтажа. После подачи напряжения питания VCC, модуль осуществляет подзарядку аккумулятора, запитывает RTC и SRAM от внешнего источника питания и разрешает изменение содержимого регистров RTC и SRAM. При выходе VCC за допустимые пределы, контроллер энергонезависимости устанавливает защиту от записи для RTC и SRAM и запитывает их от встроенного аккумулятора. Также DS3045W имеет выход монитора напряжения питания (RST) и программируемый пользователем выход прерывания (IRQ/FT).

Документация:

556 Kb Engl Описание микросхемы
