MAX1664
Источник питания жидкокристаллических дисплеев с активной матрицей (AMLCD)
Отличительные особенности:
- Интегрирует все активные компоненты для трех преобразователей постоянного напряжения
- Миниатюрность внешних компонентов (керамические конденсаторы, индуктивности 2…5 мкГн)
- Для достижения наименьших шумов используется фазовая автоподстройка частоты
- Работа при малом напряжении (начиная от +2.8В)
- Регулируемое выходное напряжение от VIN до +5.5В
- Ток нагрузки до 500 мА
- Регулируемый выход драйвера затвора тонкопленочного транзистора (TFT):
- Положительный VIN…+28В
- Отрицательный 0…-10В (-20В с дополнительными компонентами)
- Содержит драйвер заднего плана (0.35 Ом)
- Ток в режиме выключения 1 мкА
- Выходной сигнал готовности питания
Области применения:

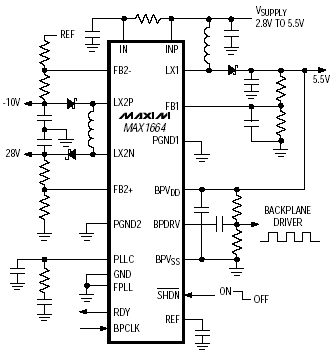

Типовая схема включения:
Расположение выводов:
Описание выводов:
| PLLC |
Цепь компенсации ФАПЧ |
| BPVSS |
Отрицательное питание драйвера заднего плана |
| BPDRV |
Выход драйвера заднего плана |
| BPVDD |
Положительное питание драйвера заднего плана |
| BPCLK |
Вход тактирования драйвера заднего плана |
| GND |
Аналоговый Общий |
| IN |
Вход питания |
| FB2-, FB2+ |
Входы обратных связей отрицательного, положительного выходов |
| REF |
Выход опорного источника напряжения |
| FB1 |
Вход обратной связи |
| RDY |
Выход готовности выходных напряжений |
| SHDN |
Вход выключения |
| PGND1 |
Сильноточный общий 1-го преобразователя |
| LX1 |
Выход коммутатора, подключение индуктивности |
| FPLL |
Установка коэффициента умножения частоты заднего плана для синхронизации преобразователей |
| INP |
Вход питания преобразователя 2 |
| LX2P |
Выход коммутатора, подключение индуктивности (положит. выход 2-го преобр.) |
| LX2N |
Выход коммутатора, подключение индуктивности (отриц. выход 2-го преобр.) |
| PGND2 |
Сильноточный общий 2-го преобразователя |
Описание:
MAX1664 - источник питания и схема управления задним планом для жидкокристаллических дисплеев с активной матрицей тонкопленочных транзисторов. Содержит повышающий ШИМ-преобразователь с одним выходом (ключ 0.25 Ом), источник питания драйвера затвора с двумя выходами (положительное и отрицательное) и использует одну индуктивность, драйвер заднего плана ЖКИ и простую ФАПЧ для синхронизации всех трех выходов.
Использование высокой частоты коммутации (номинальная 1 МГц) и ФАПЧ позволяют использовать небольшие внешние компоненты с минимальной высотой при поддержании низкого выходного шума. Диапазон входного напряжения +2.8В…+5.5В допускает работу с любым стандартным логическим питанием. Выходное напряжение регулируется до +5.5В (преобр. 1) и до +28В и -10В (преобр. 2). Диапазон регулировки отрицательного напряжения может быть расширен до -20В с использованием дополнительных компонентов. Кроме того, имеются режим выключения с логическим управлением и выход готовности (RDY), который сигнализирует о нахождении в режиме стабилизации всех выходных напряжений.
Рабочая частота преобразователя может быть в 16, 24 или 32 раза выше частоты тактового сигнала заднего плана ЖКИ. Данная возможность позволяет добиться высокой частоты преобразования в широком диапазоне тактирования заднего плана ЖКИ от 20 кГц до 72 кГц. MAX1664 выпускается в корпусе TSSOP высотой 1.1мм.
Информация для заказа:
| Код заказа |
Темп.диапазон |
Корпус |
| MAX1664CUP |
0°C…+70°C |
20-выв. TSSOP |
Документация:
| |
 |
249 Kb Engl Описание микросхемы |
|
