MAX1578, MAX1579

Законченные источники напряжения смещения для ЖКИ и напряжения питания белых светодиодов подсветки, предназначенные для применения в миниатюрных TFT дисплеях

Отличительные особенности:

• Четыре стабилизатора в одном корпусе
• Источник напряжения смещения, использующий накачку зарядов:
      - +5 В 25mA для питания драйвера
      - +15 В 100 мкА для формирования напряжения VON
      - -10 В 100 мкА для формирования напряжения VOFF
      - Не требуются внешние диоды
      - Программируемая последовательность включения
      - Положительный, отрицательный и основной источники напряжения смещения автоматически разряжаются после отключения
• Источник напряжения питания светодиодов, использующий повышающий преобразователь:
      - Для обеспечения одинаковой яркости смещения светодиоды включаются последовательно
      - Способен питать до 8 светодиодов током 25 мА
      - Максимальная мощность 900 мВт
      - Цифровой ШИМ или аналоговый сигнал управления яркостью свечения
      - Защита от перенапряжения
      - Низкий коэффициент пульсации
      - Плавный запуск с нулевым броском тока
      - Работа в режиме ШИМ с частотой 1 МГц, что позволяет использовать маленькие внешние элементы
      - Функция уменьшения температурных характеристик (только у MAX1579)
• Высокий КПД:
      - источник напряжений смещения: 83 % (5.0 В @ 25 мА, 15/-10 В @ 100 мкА)
      - источник напряжения питания светодиодов: 84 % (6 светодиодов @ 20 мА)
• Используют керамические конденсаторы и только одну индуктивность
• Независимое включение источников напряжения смещения и напряжения питания
• Защита от перегрева
• Ток потребления в дежурном режиме 1 мкА
• Компактный 4x4 мм тонкий QFN корпус

Области применения:

• PDA
• Интеллектуальные телефоны
• Устройства работы в Internet
• Жидкокристаллические дисплеи с белой подсветкой

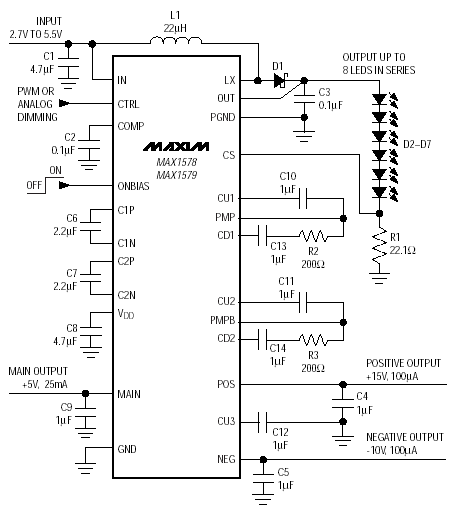

Типовая схема включения MAX1578/MAX1579:

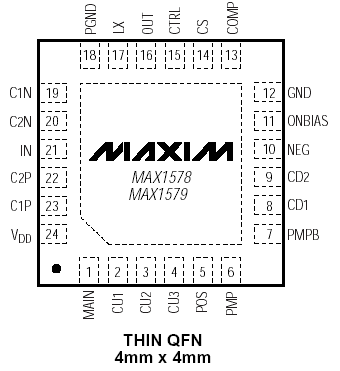

Расположение выводов MAX1578/MAX1579:

Общее описание:

MAX1578/MAX1579 имеют четыре стабилизатора напряжений, способные формировать все напряжения, необходимые компактным TFT ЖКИ с белой подсветкой, для которых размер является критическим параметром. Каждый прибор имеет три преобразователя, использующих накачку зарядов и применяющихся для формирования напряжений смещения для ЖКИ, и один повышающий преобразователь, предназначенный для питания до 8 белых светодиодов подсветки. Приборы имеют Диапазон входного напряжения - от 2.7 до 5.5 В.

Преобразователи, использующие накачку зарядов, формируют фиксированные напряжения +5, +15 и-10 В, предназначенные для питания ЖКИ. Этим преобразователям не требуются внешние диоды. Высокоэффективная дробная (1.5x/2x) подкачка зарядов и линейный стабилизатор с малым падением напряжения формируют напряжение +5 В, которое может использоваться для питания драйвера ЖКИ. Автоматическое изменение режима позволяет обеспечивать максимальный КПД. Другие два высоковольтных многоступенчатых преобразователя формируют напряжения VON = +15 и VOFF = -10 В. Применение в приборах уникальной схемы синхронизации и встроенные драйверы устраняют паразитные утечки токов заряда, что приводит к снижению входного тока и ЭМИ. Имеется возможность запрограммировать последовательность включения этих источников. После отключения выходы преобразователей заземляются, что приводит к разряду выходных конденсаторов.

Высокоэффективный повышающий индуктивный преобразователь способен питать постоянным током до 8 светодиодов. Последовательное соединение позволяет обеспечить одинаковое свечение всех светодиодов. MAX1578 поддерживает ток светодиодов постоянным во всем рабочем температурном диапазоне. MAX1579 имеет функцию ухудшения параметров при изменении температуры, которая позволяет избежать перегрузки светодиодов при больших температурах и увеличить ток через светодиоды при температуре менее +42°C.

MAX1578/MAX1579 доступны в компактном 24 контактном 4x4 мм тонком QFN корпусе.

Документация:

221 Kb Engl Описание микросхемы
