MAX3421E

USB периферийный/главный контроллер с SPI интерфейсом

Отличительные особенности:

• Независимое от типа микропроцессора USB решение
• Программное обеспечение, совместимое с MAX3420E
• Соответствует требованиям спецификации USB 2.0 (полная скорость обмена (12Mbps) и пониженная (1.5Mbps) в режиме главного контроллера, полная скорость в режиме периферийного устройства (1.5Mbps))
• Интегрированный приемопередатчик USB
• Аппаратно-программное управление встроенными подтягивающими резисторами
• Программируемый 3- или 4-проводной SPI интерфейс 26МГц
• Трансляторы уровней и дополнительный вход VL (преобразователь уровня) позволяют использовать устройство в системах с различными логическими уровнями напряжения
• Внутренний компаратор позволяет обнаруживать (VBUS) отсутствие питания и осуществлять переход на работу от встроенного дополнительного источника напряжения
• Защита от воздействия статического электричества выводов D+, D-, VBCOMP
• Выход прерывания позволяет работать с интерфейсом SPI в режиме опроса и прерываний
• Восемь универсальных входов и восемь универсальных выходов
• Сигнал прерывания для универсальных входов с возможностью программирования полярности
• Программируемый USB SIE
• Автоматическая обработка потока данных и двойная буферизация
• Обработка сигналов нижнего уровня интерфейса USB
• Наличие таймеров для критичных по времени операций USB позволяет ведущему устройству SPI не отслеживать события в USB
• 32-контактные корпуса TQFP и TQFN с габаритными размерами 5мм x 5мм позволяют экономить пространство для монтажа

Применение:

• Камеры
• Пользовательские USB устройства
• Настольные маршрутизаторы
• Встроенные системы
• Контрольно-измерительная аппаратура
• Медицинские приборы
• Микропроцессоры и процессоры обработки сигнала (DSP)
• MP3 плееры
• Персональные цифровые информационные устройства (PDA)
• Программируемые логические контроллеры (PLCs)
• Телевизионные абонентские приставки (Set-Top Boxes)

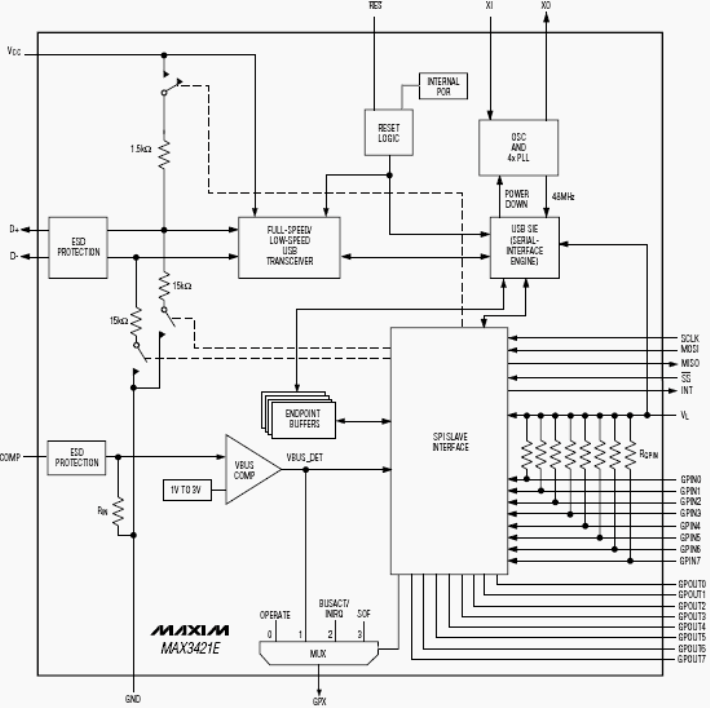

Структурная схема MAX3421E:

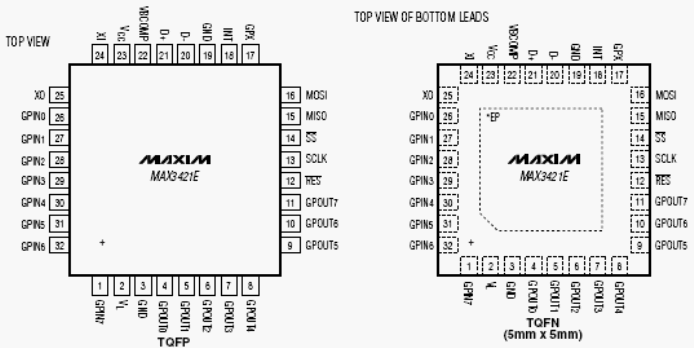

Расположение выводов MAX3421E:

Общее описание:

MAX3421E главный и периферийный контроллер USB включает цифровую логику и аналоговые цепи необходимые для работы в полноскоростном режиме периферийного контроллера интерфейса USB, а также полно- и низкоскоростном режиме главного контроллера в соответствии со спецификацией USB 2.0. Интегрированный USB приемопередатчик защищен от воздействия электростатического электричества (ESD) до ±15kV и может программно подключаться и отключаться к USB. Встроенный механизм последовательного интерфейса (SIE) обрабатывает детали протокола USB низкого уровня, такие как контроль ошибок и повторные циклы шины. MAX3421E использует набор регистров, к которому обращается интерфейс SPI, работающий на частоте до 26MГц. Любой контроллер SPI в режиме ведущего (master) (микропроцессор, ASIC, DSP и т.д.) может воспользоваться функциональными возможностями USB, используя простой 3- или 4-проводный интерфейс.

MAX3421E делает широкий набор периферийных устройств USB доступным для микропроцессоров, DSP и ASIC, работающих в режиме главного контроллера USB. Для решений типа точка-точка, например, клавиатуры и манипуляторы с USB подключаемые к встроенным системам MAX3421E позволяет достаточно просто осуществить работу встроенного программируемого оборудования с целевым устройством.

Интегрированные преобразователи логических уровней позволяют интерфейсу SPI работать в системах с напряжением от 1.4В до 3.6В.

USB операции выполняются внутри MAX3421E и завершаются по выполнении прерываниями, поэтому ведущее устройство SPI не нуждается в использовании таймеров для обеспечения временных требований протокола интерфейса USB.

MAX3421E включает восемь универсальных входов-выходов, которые позволяют микропроцессору при вводе-выводе через интерфейс SPI сохранять имеющиеся и получать дополнительные выводы. MAX3421E работает в расширенном температурном диапазоне (-40°С - +85°С), конструктивно устройство выполнено в 32-контактных корпусах TQFP и TQFN с габаритными размерами 5мм x 5мм.
