MAX3224, MAX3225, MAX3226, MAX3227, MAX3244, MAX3245

1 мкА, 1 Мбит/с, RS-232 трансиверы с функцией “AutoShutdown Plus” и с питанием от +3.0 В до +5.5 В

Отличительные особенности:

• Потребляемый ток 1 мкА
• Функция «AutoShutdown Plus» - EDN инновация года
• Гарантированная скорость передачи данных:
      250 Кбит/с (MAX3224/3226/3244)
      1 Мбит/с (MAX3225/3227/3245)
• Гарантированная скорость нарастания напряжения:
      6 В/мкс (MAX3224/3226/3244)
      24 В/мкс (MAX3225/3227/3245)
• Соответствуют требованиям EIA/TIA-232 до 3.0 В
• Гарантированное управление мышью (MAX3244/3245)
• Логический выходной сигнал Ready-to-Transmit (Готов к передаче)

Области применения:

• Ноутбуки, субноутбуки, Palmtop компьютеры
• Сотовые телефоны
• Оборудование с автономным питанием
• Измерительные приборы ручного применения
• Периферия
• Принтеры

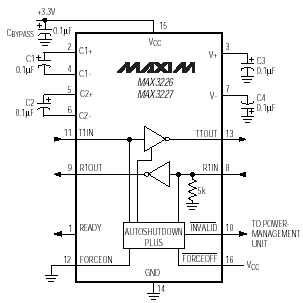

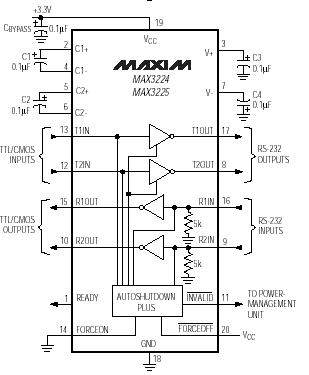

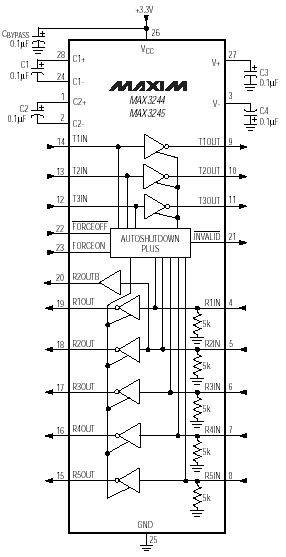

Типовая схема включения:

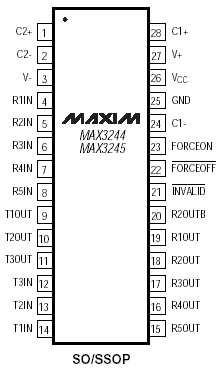

Расположение выводов:

Описание:

ИС MAX3224-MAX3227/MAX3244/MAX3245 являются коммуникационными интерфейсами стандартов EIA/TIA-232 и V.28/V.24 с автоматическими функциями отключения/пробуждения, высокими скоростями передачи данных, и питанием от 3 В.

Все устройства достигают уровня потребляемого тока 1 мкА с использованием революционной функции AutoShutdown Plus. Данные устройства автоматически переходят в режим отключения с низким энергопотреблением при отсоединении кабеля RS-232, или при нахождении передатчиков подключенной периферии в пассивном состоянии, и при нахождении UART, управляющей входами передатчика в пассивном состоянии на время, более 30 секунд. Они активизируются снова, при поступлении на любой из входов приемника, или передатчика соответствующего сигнала. Функция AutoShutdown Plus экономит потребление энергии без изменения в существующем BIOS, или в операционной системе.

ИС MAX3224-MAX3227/MAX3244/MAX3245, также, обладают функцией MegaBaud™, гарантирующей скорости передачи данных 1 Мбит/с для высокоскоростных приложений, таких, как, ISDN модемы. ИС MAX3224/MAX3226/MAX3244 имеют гарантированную скорость передачи данных 250 Кбит/с. Трансиверы имеют уникальные выходные каскады трансмиттеров с малым значением падения напряжения, обеспечивающими полное соответствие стандарту RS-232 при питании от +3.0 В до +5.5 В с двойной подкачкой заряда. Система подкачки заряда требует подключения всего четырех малогабаритных конденсаторов 0.1 мкФ при работе с напряжением питания +3.3 В. ИС MAX3224-MAX3227 имеют выходной логический сигнал готовности (READY), который активизируется при достижении системой подкачки заряда уровня стабилизации и готовности устройства к передаче.

Все ИС выпускаются в малогабаритных корпусах типа SSOP.

Таблица соответствия:

Документация:

236 Kb Engl Описание микросхемы
