Малое потребление:
300 мкА (MAX3222/MAX3232/MAX3241)
500 мкА (MAX3237)
Гарантированная производительность:
      120 Кбит/с (MAX3222/MAX3232/MAX3241)
      250 Кбит/с (MAX3237-обычный режим)
      1 Мбит/с (MAX3237-режим MegaBaud)
Режим энергосбережения Shutdown, при активных приемниках (MAX3222/MAX3237/MAX3241)
Сквозная разводка выводов (MAX3237)
Полное соответствие спецификациям EIA/TIA-232 до напряжения питания 3,0 В
Гарантированная работа с мышью (MAX3241)
Совместимость по выводам со стандартными приборами MAX232 (MAX3232) и MAX242 (MAX3222)
Гарантированная скорость нарастания сигнала:
6 В/мкс (MAX3222/MAX3232/MAX3237/MAX3241)
24 В/мкс (MAX3237-в режиме MegaBaud)

Тип прибора	Кол-во Tx	Кол-во Rx	Производи- тельность, Кбит/с	Типовой ток ICC (мА)	Кол-во активных Rx в режиме Shut down	Особенности	Корпус
MAX3222	2	2	120	0.30	2	Shutdown Rx O/P с тремя состояниями	SSOP20 TSSOP20
MAX3232	2	2	120	0.30	2	Полный RS-232	DIP16 SO16 TSSOP16
MAX3237	5	3	1000	0.50	3	Полный RS-232 Режим Megabaud Shutdown Rx O/P с тремя состояниями	SSOP28
MAX3241	3	5	120	0.30	5	Полный RS-232 Shutdown Rx O/P с тремя состояниями	SO28 SSOP28 TSSOP28

Области применения:

Ноутбук, субноутбук и карманные компьютеры
Высокоскоростные модемы
Аппаратура с батарейным питанием
Малогабаритная аппаратура
Периферийные устройства
Принтеры

Цоколевка корпусов

Вывод ы корпусов					Обозначение	Функция
MAX3222		MAX3232	MAX3237	MAX3241
DIP/SO	SSOP	MAX3232	MAX3237	MAX3241
1	1	-	13	23	EN#	Разрешение приемников, Активен низким уровнем
2	2	1	28	28	C1+	Плюсовой вывод конденсатора генератора накачки 1
3	3	2	27	27	V+	+5,5 В, формируемые генератором накачки
4	4	3	25	24	C1-	Минусовый вывод конденсатора генератора накачки 1
5	5	4	1	1	C2+	Плюсовой вывод конденсатора генератора накачки 2
6	6	5	3	2	C2-	Минусовый вывод конденсатора генератора накачки 1
7	7	6	4	3	V-	-5,5 В, формируемые генератором накачки
8, 15	8, 17	7, 14	5, 6, 7, 10, 12	9, 10, 11	T_OUT	Выходы передатчиков RS-232
9, 14	9, 16	8, 13	8, 9, 11	4 - 8	R_IN	Входы приемников RS-232
10, 13	10, 15	9, 12	18, 20, 21	15 - 19	R_OUT	TTL/CMOS выходы приемников
11, 12	12, 13	10, 11	17, 19, 22, 23, 24	12, 13, 14	T_IN	TTL/CMOS входы передатчиков
16	18	15	2	25	GND	Земля
17	19	16	26	26	VCC	Напряжение питания от +3,0 до 5,5 В
18	20	-	14	22	SHDN#	Управление режимом Shutdown. Активен низким уровнем
-	11, 14	-	-	-	N.C.	Не подключается
-	-	-	15	-	MBAUD	Вход управления режимом MegaBaud. Для обычной работы присоединить к GND. Для режима 1 Мбит/с соединить с VCC
-	-	-	16	20, 21	R_OUTB	Неинвертирующие дополнительные выходы приемников. Активны всегда

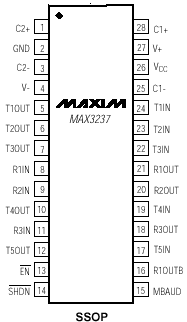

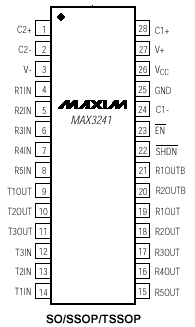

Расположение выводов:

Микросхемы приемопередатчиков MAX3222/MAX3232/MAX3237/MAX3241 оснащены фирменными выходными каскадами передатчиков, обеспечивающими малое падение напряжения и полную совместимость с требованиями стандарта RS-232 при напряжении питания от 3,0 до 5,5 В. Формирование выходного сигнала, при использовании одного положительного напряжения питания, обеспечивается двумя встроенными генераторами накачки, для работы которых достаточно четырех внешних малогабаритных конденсаторов емкостью по 0,1 мкФ. Для приборов MAX3222, MAX3232 и MAX3241 гарантируется, при обеспечении выходных уровней RS-232, производительность до 120 Кбит/с. Для прибора MAX3237 гарантируется, при обеспечении выходных уровней RS-232, производительность до 250 Кбит/с в обычном режиме и до 1 Мбит/с в режиме MegaBaud™.

Приборы MAX3222/MAX3232 содержат по два приемника и по два передатчика. Прибор MAX3222 оснащен режимом Shutdown, в котором потребление прибора падает до 1 мкА, что позволяет использовать этот приемопередатчик в портативных системах. В режиме Shutdown оба приемника прибора остаются активными, что позволяет вести мониторинг внешних устройств, сохраняя потребление самого прибора на уровне 1 мкА. Приборы MAX3222 и MAX3232 по расположению выводов, корпусам и функциям совместимы со стандартными приборами MAX242 и MAX232, соответственно.

Прибор MAX3241 является законченным последовательным портом (3 драйвера передачи и 5 приемников), разработанным для ноутбук и субноутбук компьютеров. Прибор MAX3237 (5 драйверов передачи и 3 приемника) идеален для использования в применениях с высокоскоростными модемами. Оба прибора располагают режимом Shutdown в котором все приемники остаются активными, но потребление приборов составляет всего 1 мкА. Приемники R1 (MAX3237/MAX3241) и R2 (MAX3241), в дополнение к их стандартным выходам, имеют еще дополнительные выходы. Эти дополнительные выходы всегда активны, позволяя вести мониторинг внешних устройств, таких как модемы, без прямого смещения диодов защиты в отключенных от питания схемах.

Приемопередатчики MAX3222, MAX3237 и MAX3241 поставляются в малогабаритных корпусах TSSOP и SSOP.

Документация:

1,24 Mb Engl Описание микросхемы
