MAX3100
SPI Microwire- совместимый UART в 16- выводном QSOP корпусе
Отличительные особенности:
- 16-выводной QSOP корпус (8- выводная SO упаковка): наименьший UART из доступных.
- Полнофункциональный UART:
- совместимость с IrDA SIR синхронизацией;
- 8- словный FIFO буфер, минимизирующий загруженность процессора при высоких скоростях передачи данных;
- скорость передачи данных до 230 Кбод при использовании резонатора 3,6864 МГц;
- 9- битное прерывание при распознавании адреса;
- активность прерывания от приемника при работе в режиме отключения системы.
- SPI/MICROWIRE- совместимый микропроцессорный интерфейс.
- Низкое потребление:
- ток потребления 150 мкА при напряжении питания 3,3 В;
- ток потребления 10 мкА в режиме отключения системы при активности прерывания от приемника.
- Диапазон питающих напряжений в активном режиме от + 2,7 В до + 5,5 В.
- Защищенные TX и RTS-выводы от тока 25mA для оптических ответвителей.
Области применения:
- Ручные инструменты.
- Интеллектуальное оборудование.
- UART в SPI Системах
- Малые локальные сети, контролирующие линии электропередач и строительные объекты.
- Изолированные RS-232/RS-485: непосредственно драйверы оптических ответвителей.
- Дешевые IR каналы связи для компьютеров или периферийных устройств.
| Тип |
Напряжение питания (В) |
Микропро- цессорный интерфейс |
Типовой ток потребления (мА) |
Рабочий диапазон температур (°С) |
Корпус |
| МАХ3100 |
2,7-5,5 |
SPI и MICROWIRE совместимый |
0,27 |
от –40 до +85
от 0 до +70 |
PDIP14
QSOP16 |
Расположение выводов:
 |
 |
| DIP |
QSOP |

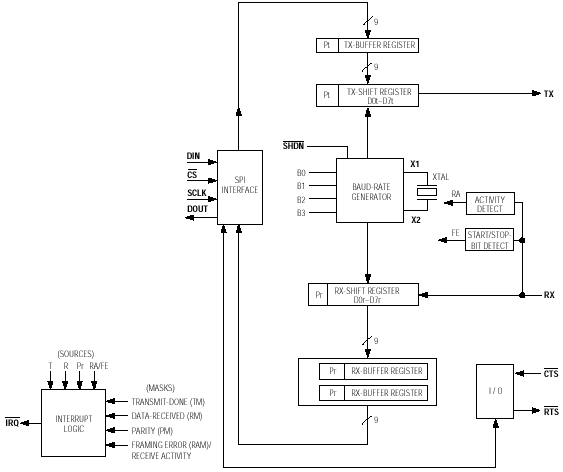

Структура:
Описание
Прибор MAX3100 является универсальным асинхронным приемопередатчиком (UART) - первый UART, специально оптимизированный для малых микроконтроллерных систем. Использующий SPI ™ /Microwire ™ интерфейс для связи с управляющим микроконтроллером (µC), MAX3100 поставляется в компактном 16- выводном QSOP корпусе. Асинхронный порт ввода- вывода подходит для использования в RS-232, RS-485, инфракрасных (IR) и оптических каналах связи. IR- линия связи упрощается при использовании инфракрасного способа синхронизации данных (IrDA) MAX3100.
Прибор MAX3100 имеет встроенный генератор, работающий с внешним резонатором, и генератор скоростей пересылки (бод- генератор) с программно- задаваемыми коэффициентами деления, позволяющими реализовать все общие скорости в диапазоне от 300 бод до 230 Кбод. В программно- или аппаратурно- включаемом режиме отключения системы ток потребления снижается до 10 мкА, при этом позволяя MAX3100 обнаружить активность приемника.
8- словный FIFO буфер минимизирует загруженность процессора. Этот прибор также включает гибкое прерывание с четырьмя маскируемыми источниками, включая распознавание адреса на 9-разрядных сетях. Имеются две линии обмена данными с управляющим оборудованием (один вход и один выход).
MAX3100 поставляется в 14- выводном узком пластиковом DIP корпусе, 16- выводном QSOP корпусе в коммерческом и расширенном температурных диапазонах.
