MAX971, MAX972, MAX973, MAX974, MAX981, MAX982, MAX983, MAX984

Ультра – экономичные компараторы с открытыми стоками и с уни/биполярным питанием

Отличительные особенности:

• Корпус µMAX, самый малогабаритный из корпусов типа 8 – pin SO
• Ультра – низкий потребляемый ток покоя 4 мкА (макс) в расширенном диапазоне температур (MAX971/ MAX981)
• Напряжения питания:
  Униполярное от +2.5 В до +11 В
  Биполярное от ±1.25 В до ±5.5 В
• Диапазон входных сигналов включает отрицательную шину питания
• Встроенный источник опорного напряжения 1.182В ±1% , относительно отрицательной шины питания
• Задержка распространения 12 мкс (сигнал перегрузки 10 мВ)
• Выходные каскады имеют отдельный вывод GND (MAX9x1/MAX9x4)

Области применения:

• Системы с автономным питанием
• Пороговые детекторы
• Компараторы диапазона
• Трансляторы уровней
• Генераторные цепи

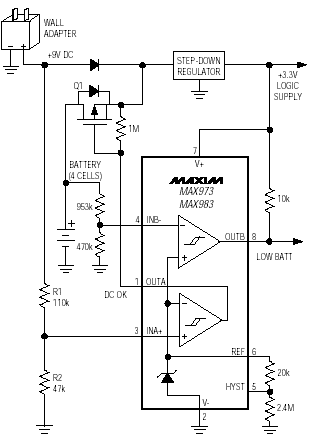

Типовая схема включения:

Расположение выводов:

Описание:

Одно/двух/четырехканальные, микромощные, низковольтные компараторы MAX971, MAX972, MAX973, MAX974, MAX981, MAX982, MAX983, MAX984 имеют самое низкое энергопотребление, среди всех выпускающихся компараторов. Данные компараторы потребляют ток менее 4 мкА в диапазоне рабочих температур (MAX971/MAX972, MAX981/MAX982), и имеют встроенный источник опорного напряжения (ИОН) 1.182 В ±1% (MAX971/MAX973/MAX974), или ±2% (MAX981-MAX984), и программируемый гистерезис.

Идеальные для применения в системах с однополярным питанием 3 В или 5 В, ИС MAX971/ MAX972/MAX973/MAX974/ MAX981/MAX982/MAX983/MAX984 работоспособны в диапазоне однополярных напряжений питания от +2.5 В до +11 В (или от ±1.25 до ±5 В, для биполярных), при этом входные уровни сигналов каждого компаратора имеют диапазон от отрицательной шины питания до уровня положительной шины минус 1.3 В.

Одноканальные MAX971/ MAX981, и двухканальные MAX973, MAX982/MAX983 компараторы используют уникальную и простую методику добавления гистерезиса, с помощью входа управления HYST и двух резисторов, без обеспечения обратной связи и усложненных функций.

Выходы ИС MAX971–MAX974 и MAX981–MAX984 с открытыми стоками позволяют соединение выходов компараторов для получения функции логического сложения ИЛИ (wire-ORed). Благодаря выходному уровню, достигающему 11 В, и отдельному выводу GND выходного транзистора (MAX971/MAX974, MAX981/MAX984), данные устройства оказались идеальными для приложений трансляции уровней и преобразователей биполярных сигналов в униполярные. Для ознакомления с аналогичными ИС с комплиментарными выходами, обращайтесь к документации на ИС MAX921- MAX924 (1% ИОН) и ИС MAX931- MAX934 (2% ИОН).
