MAX105

Двухканальный, 6-ти разрядный АЦП с пропускной способностью 800 М выборок/с и встроенным широкополосным входным усилителем

Отличительные особенности:

• Два согласованных, 6-ти разрядных, 800 М выборок/с АЦП
• Отличные динамические характеристики:
• Отношение сигнал/шум, искажения: SINAD (Signal-to-Noise and Distortion Ratio) 36.4 дБ при fIN = 200 МГц и fCLK = 800 МГц
• Интегральная и дифференциальная нелинейности (INL и DNL, соответственно): 0.25 LSB
• Рассогласование фазы между каналами: 0.2
• Рассогласование усиления между каналами: 0.04 дБ
• Демультиплексор 6:12 сокращает скорость потока данных до 400 МГц
• Низкий уровень ошибок: метастабильные состояния 1016 при 800 М выборок/с
• Выходные низковольтные дифференциальные цифровые сигналы (LVDS) в формате дополнения до двух

Области применения:

• Приемники сигналов VSAT
• Широкополосные LAN (WLAN)
• Тестовое оборудование
• Коммуникационные системы

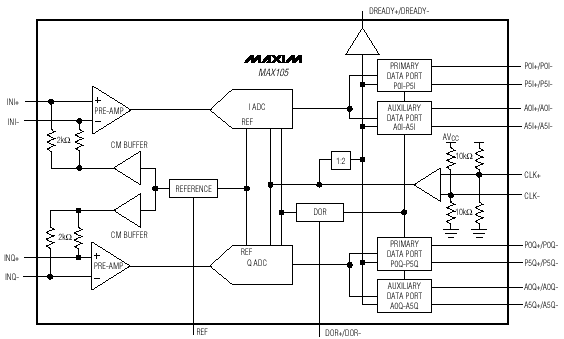

Блок схема:

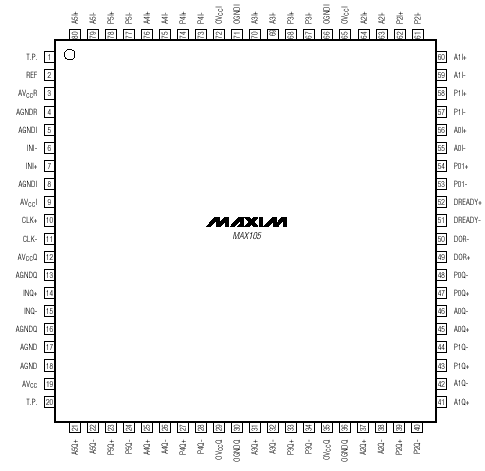

Расположение выводов:

Описание:

ИС MAX105 является двухканальным, 6-ти разрядным, аналого- цифровым преобразователем (АЦП), разработанным для получения скоростной и прецизионной оцифровки демодулированных, полосовых сигналов входной фазы (I) и квадратурного (Q) сигнала. ИС MAX105 преобразует аналоговые сигналы обоих каналов I и Q в цифровой выходной сигнал с частотой дискретизации 800 М выборок/с , при обеспечении уровня соотношения сигнал/шум (SNR), 37 дБ, типично, при входной частоте 200 МГц, и интегральной нелинейности (INL) и дифференциальной нелинейности (DNL), составляющих, 0.25 LSB. Аналоговый вход ИС имеет функцию предусиления входного аналогового сигнала в полосе 400 МГц, -0.5 дБ, и 1.5 ГГц, -3 дБ. Рассогласование между каналами, типично, составляет по усилению: 0.04 дБ; по смещению: 0.1 LSB; и по фазе: 0.2. Динамические характеристики составляют: отношение сигнал/шум плюс искажение (SINAD): 34.6 дБ при входном аналоговом сигнале 200 МГц и при скорости дискретизации 800 М выборок/с. Конструкционное решение полно- дифференциального компаратора цепей кодирования сигнала сокращают ошибки выпадения , и обеспечивают превосходные характеристики метастабильности на уровне всего одной ошибки на 1016 тактовых циклов.

Кроме того, ИС MAX105 имеет цифровые выходы LVDS с встроенным демультиплексором, который сокращает скорость выходного потока данных до половины скорости входного потока. Выходные данные организованы в формате с дополнением до двух. ИС MAX105 имеет напряжение питания аналоговой части +5 В, а выходные порты LVDS питаются от источника +3.3 В. Типичный уровень рассеиваемой мощности преобразователя данных составляет 2.6 Вт. ИС выпускается в корпусе типа 80-pin TQFP с теплопроводящим интерфейсом, и предназначена для работы в расширенном температурном диапазоне (от -40С до +85С). Для ознакомления с менее быстродействующей (400 М выборок/с) версией данной ИС, обращайтесь к описанию ИС MAX107.
