MAX104

5 В, 1 Г выборок/с, 8-ми разрядный АЦП с встроенным 2.2 ГГц усилителем выборки/фиксации

Отличительные особенности:

• Скорость преобразования 1 Г выборок/с
• Диапазон входных аналоговых сигналов максимальной мощности 2.2 ГГц
• Эффективность разрядов более 7.5 при fIN= 500 МГц (частота Nyquist’a)
• Интегральная (INL) и дифференциальная (DNL) нелинейности менее, чем 0.25 LSB (младшего значащего разряда)
• 50 Ом- согласованные, дифференциальные входы
• Диапазон входных сигналов 250 мВ
• Встроенный +2.5 В прецизионный источник опорного напряжения (ИОН)
• Дифференциальные, PECL, цифровые выходы с фиксацией
• Низкий уровень ошибок, менее 10-16 метастабильных состояний при 1 Г выборок/с
• Выбираемый демультиплексор 8:16
• Встроенный вход инициализации демультиплексора с выходным сигналом инициализации (Reset)
• Корпус типа 192-Contact ESBGA

Области применения:

• Цифровая обработка сигналов RF/IF
• Прямое преобразование RF- сигналов с понижением частоты
• Высокоскоростные системы сбора данных
• Цифровые осциллографы
• Физика высоких энергий
• Системы радаров/ сонаров/ ECM
• Системы ATE

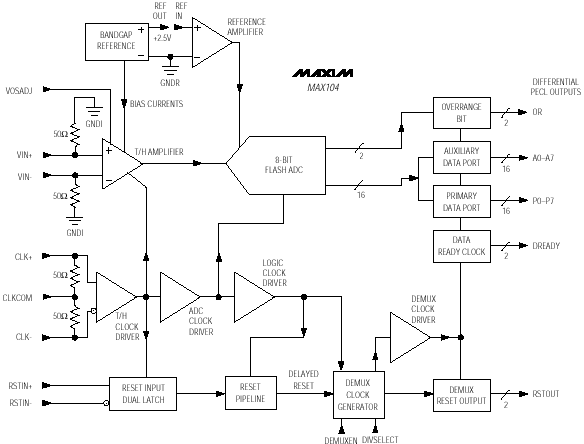

Типовая схема включения:

Расположение выводов 192- контактного корпуса ESBGA:

Описание:

1 Г выборок/с, PECL- совместимый, 8-ми разрядный аналого- цифровой преобразователь (АЦП) MAX104 позволяет производить прецизионную оцифровку аналоговых сигналов с полосой, вплоть до 2.2 ГГц. Производимая, с применением передового биполярного техпроцесса GST -2 Maxim, ИС MAX104 содержит высококачественный усилитель выборки/фиксации (T/H), а также дискретизатор, размещенные на одном кристалле.

Инновационная конструкция, содержащая встроенные усилители T/H с, исключительно широкой полосой 2.2 ГГц, полноразмерных входных сигналов, позволяет получать высокий уровень (более, чем 7.0) эффективности разрядов на частоте Nyquist’a. Специализированная конструкция выходов компараторов и декодирующая схемотехника позволяет уменьшить ошибки, вызываемые выпадением кода. Вероятность искажения кода по причине метастабильного состояния сокращена до менее, чем 1 ошибки на 1016 тактовых циклов. В отличие от АЦП другого типа, которые могут иметь ошибки, приводящие к искажению полно- диапазонных или слабых сигналов, ИС MAX104 ограничивает эту величину до уровня менее 1 LSB.

Аналоговые входы имеют возможность работы, либо с дифференциальными, либо с одиночными сигналами в диапазоне 250 мВ. Двухканальные, дифференциальные, PECL- совместимые выходные шины данных обеспечивают возможность простого согласования и имеют функцию демультиплексирования 8:16, которая сокращает скорость выходного потока данных в два раза, относительно тактовой частоты дискретизации. Выходы PECL способны работать с напряжениями питания в диапазоне от +3 В до +5 В для обеспечения согласования с системами +3.3 В и +5 В. Предусмотрено наличие входов управления для возможности подключения нескольких ИС для увеличения уровня эффективности дискретизации системы.

ИС MAX104 производится в 25 мм х 25 мм, 192- контактном корпусе типа Enhanced Super-Ball Grid Array (ESBGA™) и предназначена для работы в коммерческом температурном диапазоне (от 0С до +70С).
